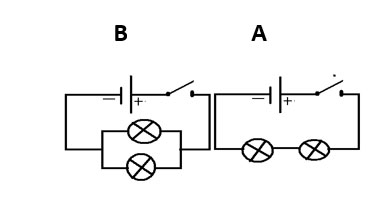

- لاحظ المخططين (A) و (B) و أكمل الجدول الآتي :
المخطط A | المخطط B | |||
---|---|---|---|---|
الـمصباحـان | الشدة I | التوترV | الشدة I | التوترV |
المصباح L1 | 1 A | 6 V | ||
المصباح L2 | 3 V | |||
المصباحانL1+L2 | 4 A |
- النتيجة : إن إضاءة المصباحين في المخطط(A ) .... أحسن منها في المخطط.......
و ذلك لأنه في المخطط ..... ربط المصباحان على ..... أما في المخطط B فعلى ......

المخطط A | المخطط B | |||
---|---|---|---|---|
الـمصباحـان | الشدة I | التوترV | الشدة I | التوترV |
المصباح L1 | 1 A | 3 V | 2 A | 6 V |
المصباح L2 | 1 A | 3 V | 2 A | 6 V |
المصباحانL1+L2 | 1 A | 6 V | 4 A | 6 V |
النتيجة : إن إضاءة المصباحين في المخطط(A )ليست أحسن منها في المخططB
و ذلك لأنه في المخطط A ربط المصباحان على التسلسل أما في المخطط B فعلى التفرع .
