انتقل التلميذان لدراسة الدارة فأضاف خالد مصباح ثاني مماثل للمصباح الأول إلى الدارة بحيث لا تتغير شدة الإضاءة

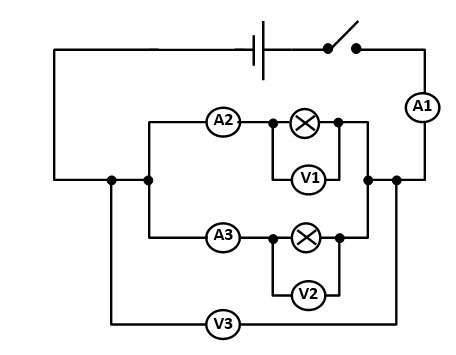

( أنظر إلى المخطط )
- أملأ الجدول بعد غلق القاطعة .
A1 | A2 | A3 | V1 | V2 | V3 |
2A | 12V | 12V |
- أحسب استطاعة المصباحين معا.
- أحسب الطاقة الكهربائية المحولة من طرف المصباحين خلال ربع ساعة.
A1 | A2 | A3 | V1 | V2 | V3 |
2A | 3A | 12V | 12V | 12V | 12V |
حساب استطاعة المصباحين معا:
حساب الطاقة الكهربائية المحولة من طرف المصباحين خلال ربع ساعة:
