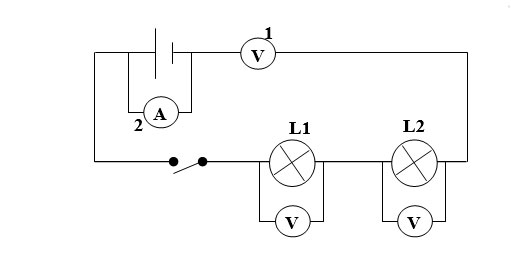

لاحظ الشكل المقابل:
- سم العنصرين 1 و 2 وأذكر وظيفة كل منهما.
- بين الأخطاء الموجودة على الشكل مع التعليل.
- أعد رسم مخطط الدارة الكهربائية مع التصحيح.
إذا علمت أن
- أحسب ما يلي : ،
- احسب الاستطاعة الكلية .
- العنصر واحد عبارة عن فولط متر يقيس التوتر بين طرفيء عنصر من الدارة.
- العنصر الثاني عبارة عن أمبير متر يقيس شدة تيار عنصر من الدارة.
نبين الأخطاء الموجودة على الشكل مع التعليل:
جهاز الأمبير متر يجب أن يربط على التسلسل . أما جهاز الفولط متر يجب أن على التفرع.

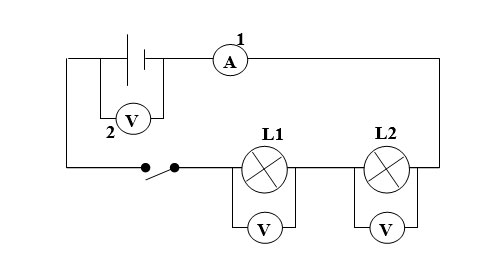

إعادة رسم مخطط الدارة الكهربائية مع التصحيح:
حساب ما يلي :
حساب الاستطاعة الكلية :
