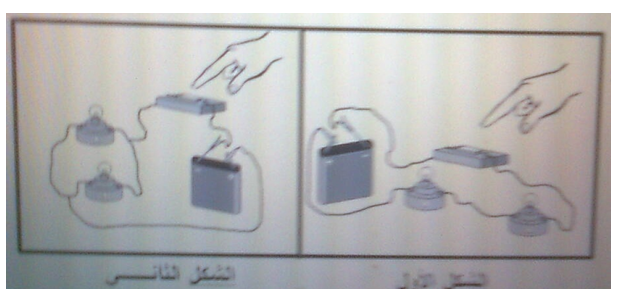

لاحظ الشكلين جيدا و أجب:
- أرسم باستعمال الرموز النظامية المخطط الموافق لكل شكل
- أذكر طريقة توصيل المصباحين في كل شكل
- إذا علمت أن المصباحين يحملان الدلالة أي الشكلين يسمح بالتوهج الجيد للمصباحين ؟
- لو يتلف أحد المصباحين: ماذا يحدث للمصباح الآخر في كل دارة ؟ لماذا؟

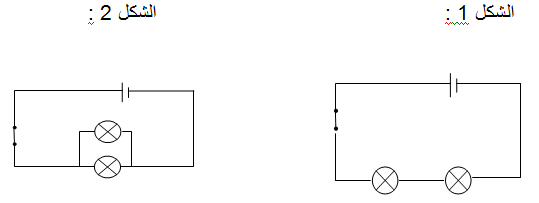

الرسم :
الشكل 1: ربط على التسلسل
الشكل 2 : ربط على التفرع
الشكل 2 هو الذي يسمح بالتوهج الجيد للمصباحين
الشكل 1 : ينطفئ المصباح الأخر
الشكل 2 : يبقى المصباح الأخر متوهجا
