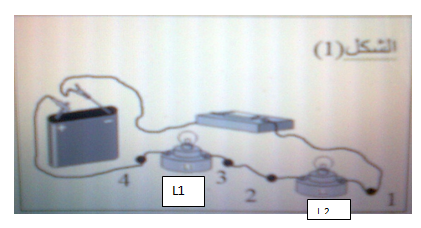

لاحظ الشكل (1).
- كيف تم ربط المصباحين في الدارة ؟
- ماذا نلاحظ بعد غلق الدارة ؟
- نضع الآن سلكا ناقلا بين النقطة (1) و (2) . ماذا نلاحظ ؟ ولماذا؟
- نضع الآن سلكا ناقلابين طرفي البطارية . ماذا نلاحظ ؟ ولماذا؟
تم ربط المصباحين في الدارة على التسلسل
نلاحظ توهج المصباحين
نلاحظ عدم توهج المصباح L2 أما المصباح L1 يتوهج بشدة اكبر لمدة قصيرة ثم ينطفئ .
التعليل : لان السلك قد استقصر المصباح L2 .
نلاحظ عدم توهج المصباحين – كما نلاحظ ارتفاع درجة حرارة البطارية و السلك
