التمرين 12

لدراسة شروط الحصول على اهتزازات كهربائية حرة عند التواتر

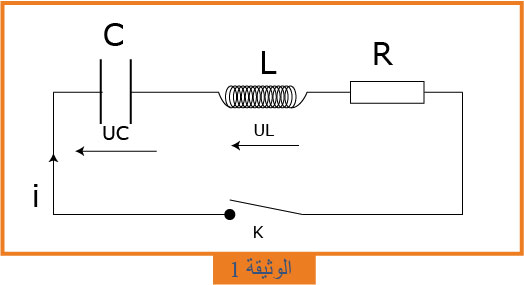

  ، نحقق الدارة الموضحة بالشكل

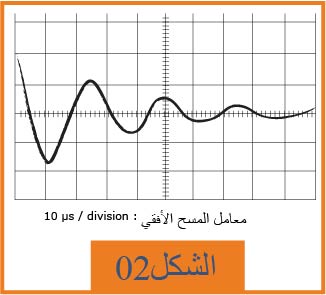

يسمح راسم الاهتزاز المهبطي بذاكرة من تسجيل التوتر الكهربائي بين طرفي المكثفة ، تحصلنا على البيان

ذاتية الوشيعة هي
 نضع
 المقومة الكلية للتركيب ، المكثفة مشحونة تحت توتر
 و نغلق القاطعة

1- كيف نسمي النظام الموضح في الشكل

2- فسرتخامد الاهتزازات

3- كيف يمكن تفادي تخامد الاهتزازات علما أن الدارة تحتوي على مقاومة لا يمكن ان تكون معدومة



1- اسم النظام متخامد شبه دوري

2- تفسيرتخامد الاهتزازات يعود للتغير في الطاقة الضائعة بسبب تواجد المقاومة و هذا بشكل فعل جول أي على شكل حرارة

3- يجب استعمال تجهير يعوض الضياع في الطاقة
