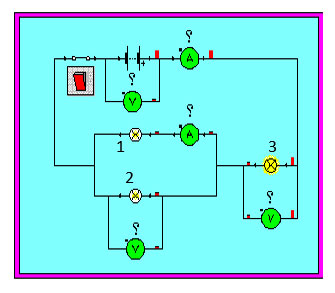

لتكن لدينا التركيبة الكهربائية المقابلة حيث نعتبر أن المصابيح الثلاث متماثلة
كيف تم توصيل المصابيح الثلاث في هذه التركيبة؟
- تم توصيل المصباح 1 على التوازي مع المصباح 2
- تم توصيل المصباحين 1 و 2 على التسلسل مع المصباح 3
تم توصيل الدارة بجهازي قياس:
ماذا يمثل كل جهاز؟
الجهاز يمثل جهاز الأومبيرمتر
الجهاز يمثل جهاز الفولط متر
كيف تم توصيل كل جهاز في الدارة؟
- تم توصيل جهاز الأومبيرمتر على التسلسل
- تم توصيل جهاز الفولط متر على التوازي
ما هو دور كل جهاز في التركيبة؟
- دور جهاز الأومبيرمتر هو قياس شدة التيار الكهربائي
- دور جهاز الفولط متر هو قياس فرق الكمون الكهربائي
عند غلق القاطعة يشير كل جهاز من الأجهزة السابقة إلى أحد القيم التالية:
9V |
3V |
6V |
0.06A |
0.03A |
قم بإعادة رسم التركيبة السابقة مع إرفاق كل جهاز بالقيمة المناسبة التي يشير إليها.

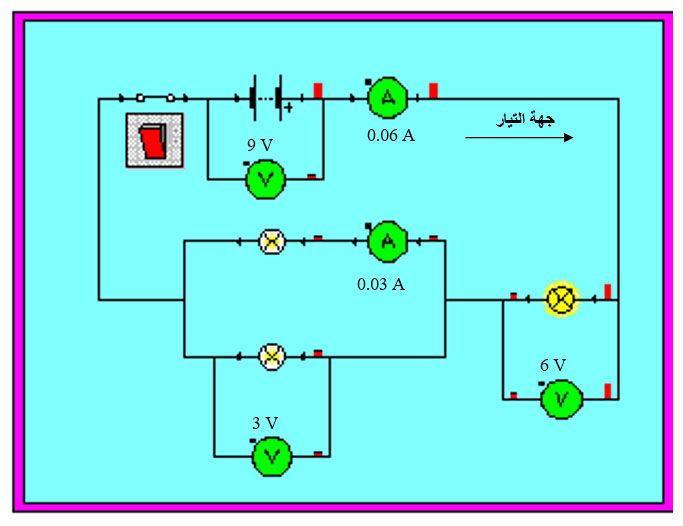

رسم التركيبة مع تعيين جهة التيار :
