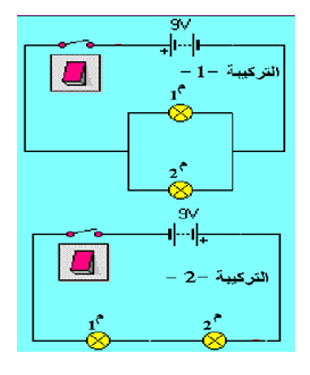

انطلاقا من المخططين المقابلين أكمل الجدول الموالي بما يناسب :
|
التركيبة - 1- |
التركيبة - 2 - |
طريقة توصيل المصباحين م1 و م2 |
|
|
قيمة التوتر الكلي (UTot) |
|
|
قيمة التوتر(U1) |
|
4.5V |
قيمة التوتر(U2) |
|
|
قيمة شدة التيار (ITot) |
0.5A |
|
قيمة التيار الفرعية(I1) |
0.2A |
|
قيمة التيار الفرعية(I2) |
|
0.4A |
قيمة الإستطاعة الكلية( PTot) |
|
|
قيمة استطاعة المصباح - 1 - (P1) |
|
1.8 W |
قيمة استطاعة المصباح - 2 -(P2) |
|
|
تماثل المصباحين |
غير متماثلان |
|
الجدول
|
التركيبة - 1- |
التركيبة - 2 - |
طريقة توصيل المصباحين م1 و م2 |
على التفرع |
على التسلسل |
قيمة التوتر الكلي (UTot) |
9V |
9V |
قيمة التوتر(U1) |
9V |
4.5V |
قيمة التوتر(U2) |
9V |
4.5V |
قيمة شدة التيار (ITot) |
0.5A |
0.4A |
قيمة التيار الفرعية(I1) |
0.2A |
0.4A |
قيمة التيار الفرعية(I2) |
0.3A |
0.4A |
قيمة الإستطاعة الكلية( PTot) |
4.5 W |
3.6W |
قيمة استطاعة المصباح - 1 - (P1) |
1.8 W |
1.8 W |
قيمة استطاعة المصباح - 2 - (P2) |
2.7 W |
1.8 W |
تماثل المصباحين |
غير متماثلان |
متماثلان |
