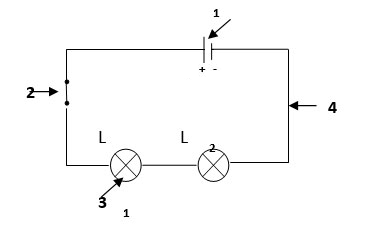

لاحظ الشكل وأجب.
سم العناصر1-2-3-4.
- البطارية (المولد).
- القاطعة.
- مصباح توهج.
- سلك توصيل
مادور العنصرين 1-2.
البطارية: هي سبب في مرور التيار الكهربائي(مضخة للتيار الكهربائي)
القاطعة :تسمح بمرور التيار الكهربائي
مانوع ربط المصباحين في هذه الدارة.
المصباحان مربوطان على التسلسل
كيف تكون شدة إضاءة المصباحين في الدارة.
تكون شدة إضاءة المصباحين في الدارة ضعيفة.
عند نزع أحد المصباحين.ماذا يحدث للآخر؟.
عند نزع أحد المصباحين ينطفئ المصباح الآخر.

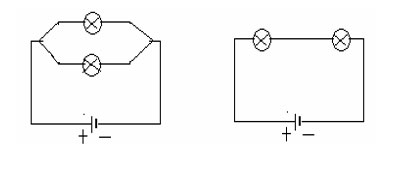

اقترح تركيب آخر يكون فيه توهج المصباحين بنفس شدة الإضاءة(الرسم).مانوع التوصيل في هذه الحالة.
نوع الربط هو الربط على التفرع .
