لاحظ المخطط جيدا.
ما نوع هذه الدارة ؟ لماذا؟
هذه الدارة من نوع ( و) لأنه حتى يتوهج المصباح يجب أن تكون القاطعة قا1 و قا2 مغلقتان
أرسم جدول الحقيقة لهذه الدارة.
جدول الحقيقة لهذه الدارة
الحالة |
قا2
|
قا1
|
المصباح
|
1 |
1 |
1 |
1 |
2 |
0 |
1 |
0 |
3 |
1 |
0 |
0 |
4 |
0 |
0 |
0 |
متى يشتغل المصباح ؟
يشتغل المصباح عند غلق القاطعتين في ان واحد
يريد أحد التلاميذ التحكم في مصباحين من مكانين مختلفين :
- مانوع الربط المناسب بين المصباحين ؟
نوع الربط المناسب بين المصباحين هو على التفرع
مانوع الدارة المستعملة ؟
نوع الدارة المستعملة هو دارة ذهاب و إياب
ماهو عدد القواطع المستعملة ؟
عدد القواطع المستعملة هو 2
مانوع كل قاطعة ؟
نوع كل قاطعة هو قاطعة ذهاب و إياب

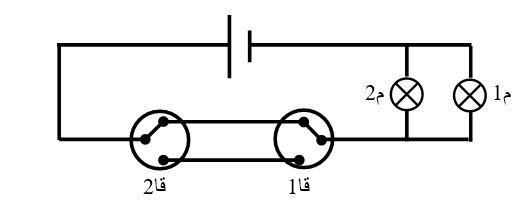

أرسم مخطط لهذه الدارة
رسم مخطط لهذه الدارة
