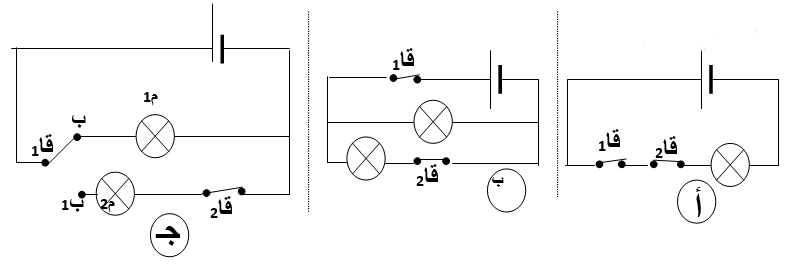

في التركيبات التالية : نفتح القاطعة قا1 في كل من الشكلين (أ) و (ب) .
ونغير وضعها في الشكل (جـ) .
عين المصباح المشتعل .
المصباح المشتعل يكون في المخطط (جـ) والمصباح (م2)
أنقل جدول الحقيقة للدارة " ج" على الورقة تم أكمله
قا2
|
قا1
|
المصباح1
|
المصباح2 |
1 |
ب |
|
|
0 |
ب1 |
|
|
1 |
ب1 |
|
|
0 |
ب |
|
|
جدول الحقيقة للدارة (جـ) .
قا2
|
قا1
|
المصباح1
|
المصباح2 |
1 |
ب |
1 |
0 |
0 |
ب1 |
0 |
0 |
1 |
ب1 |
0 |
1 |
0 |
ب |
1 |
0 |
