كيف ربطت القاطعتين في الدارة

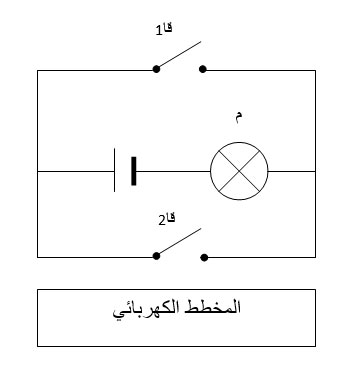

المخطط المقابل يمثل الدارة من نوع أو لان القاطعتان مربوطتان على التفرع و يكفي أن تكون أحد القاطعتين مغلقة حتى يشتعل المصباح
ضع جدول الحقيقة التي يتوهج فيها المصباح .
جدول الحقيقة بالنسبة للقاطعة 1 يمثل قاطعة مغلقة ، 0 يمثل قاطعة مفتوحة
بالنسبة للمصباح 1 يمثل مصباح متوهج ، 0 يمثل مصباح غير متوهج
الحالة |
قا2
|
قا1
|
المصباح
|
1 |
1 |
1 |
1 |
2 |
0 |
1 |
1 |
3 |
1 |
0 |
1 |
4 |
0 |
0 |
0 |
