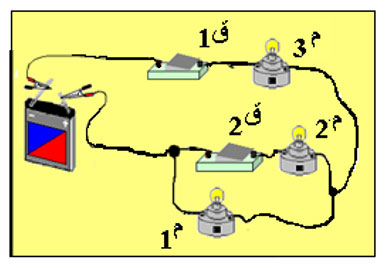

لاحظ الدارة الكهربائية المقابلة:
كيف تم توصيل المصباحان م1 و م2 في هذه الدارة؟
تم توصيل المصباحان م1 وم2 على التفرع (en parallèle) .
في حالة إتلاف المصباح م2 ماذا يحدث للمصباح م1 وم3؟
في حالة إتلاف المصباح م2 يبقى المصباح م1 وم3 متوهجان.

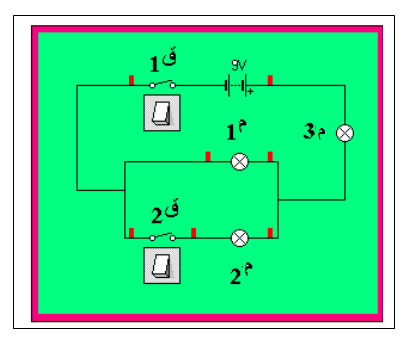

أعد رسم الدارة الكهربائية بالرموز النظامية.
إعادة رسم الدارة بالرموز النظامية (أنظر الشكل المقابل).
أكمل الجدول الموالي ب 1 أو 0 حيث أن الرمز:
- 1 يعني أن المصباح متوهج وأن القاطعة مغلوقة
- 0 يعني أن المصباح منطفئ و أن القاطعة مفتوحة
م3 |
م2 |
م1 |
القاطعة وحالتها |
|
.... |
.... |
.... |
1 |
ق1 |
1 |
ق2 |
|||
.... |
.... |
.... |
0 |
ق1 |
0 |
ق2 |
|||
.... |
.... |
.... |
1 |
ق1 |
0 |
ق2 |
|||
.... |
.... |
.... |
0 |
ق1 |
1 |
ق2 |
إكمال الجدول الموالي:
م3 |
م2 |
م1 |
القاطعة وحالتها |
|
1 |
1 |
1 |
1 |
ق1 |
1 |
ق2 |
|||
0 |
0 |
0 |
0 |
ق1 |
0 |
ق2 |
|||
1 |
0 |
1 |
1 |
ق1 |
0 |
ق2 |
|||
0 |
0 |
0 |
0 |
ق1 |
1 |
ق2 |
