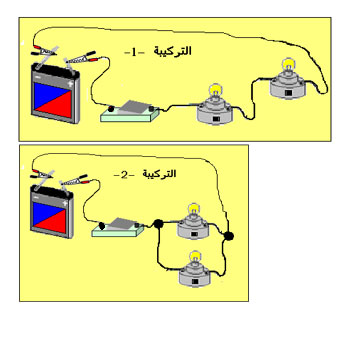

ليكن لديك التركيبتين -1- و -2-

كيف تم توصيل المصباحين في التركيبتين السابقتين؟
تم توصيل كل من المصباحين:
- التركيبة -1- على التسلسل
- التركيبة -2- على التفرع
كيف يكون توهج كل من المصباحين في الحالتين السابقتين؟
يكون توهج المصباح في:
- التركيبة -1- توهج المصباحين ضعيف
- التركيبة -2- توهج المصباحين قوي
في حالم نزع مصباح واحد من كل تركيبة ماذا يحدث؟ علل
في حالة نزع أحد المصباحين:
- التركيبة -1- ينطفئ المصباح الثاني في حالة نزع أحد المصباحين لأن الدارة أصبحت مفتوحة
- التركيبة -2- يبقى المصباح الثاني متوهجا عند نزع أحد المصباحين لأنه مازال يشكل حلقة مغلقة مع المولد

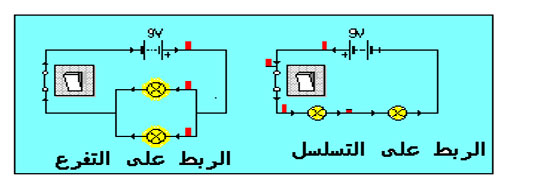

أعد رسم الدارتين السابقتين مستعملا الرموز النظامية.
إعادة رسم الدارتين السابقتين باستعمال الرموز النظامية:
