لدى عمر الأدوات الكهربائية التالية : مولد كهربائي – قاطعة – مصباح – محرك كهربائي.
أراد عمر تركيب المصباح و المحرك الكهربائي على التسلسل
ساعد عمر في إنجاز مخطط لهذه الدارة الكهربائية.

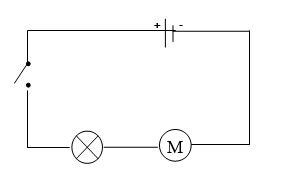

مخطط الدارة الكهربائية

أكتب ملاحظاتك بعد إغلاق القاطعة
بعد غلق القاطعة يتوهج المصباح ويدور المحرك
قام عمر بوضع سلك توصيل بين طرفي المصباح و المحرك الكهربائي
أكتب ملاحظاتك بعد إغلاق القاطعة
بعد غلق القاطعة لا يتوهج المصباح ولا يدور المحرك مع ارتفاع حرارة سلك التوصيل و المولد الكهربائي
بماذا تنصح عمر؟
أنصح عمر بنزع السلك لأنه قام بتكوين دارة مستقصرة يمكن أن تؤدي لى إتلاف المولد الكهربائي
