التمرين الثالث

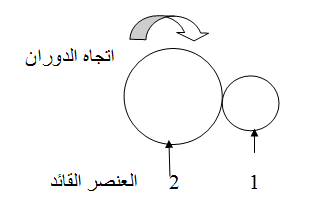

 إليك الشكل التـــــــالي:



  1. ما طريقة نقل الحركة الموضحة في الرسم ؟
  2. ماذا نسمي العنصر رقم 1 ؟
  3. حدد على الرسم جهة دوران العنصر رقم 1.
  4. أي العنصرين أسرع1أم2 ؟ ولمـــــــاذا ؟
  5. وإذا علمت أن العنصر1 دار 30دورة في دقيقة، فكم دورة سيدورها العنصر 2؟
  6. أعطي طريقة أخرى يتم بها نقل الحركة.
  • ما طريقة نقل الحركة الموضحة في الرسم ؟

طريقة نقل الحركة الموضحة في الرسم: نقل الحركة بالاحتكاك.

  • ماذا نسمي العنصر رقم 1 ؟

نسمي العنصر رقم1 العنصر المنقاد.

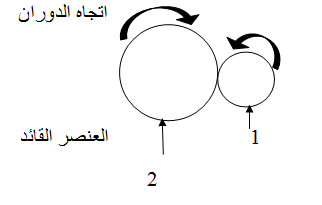

  • حدد على الرسم جهة دوران العنصر رقم 1.

تحديد على الرسم جهة دوران العنصر رقم 2: يكونان متعاكسان في الاتجاه.

  • أي العنصرين أسرع1أم2 ؟ ولمـــــــاذا ؟

العنصر الأسرع هو: العنصر 1 أي المنقاد لأن: قطره أصغر.

  • وإذا علمت أن العنصر1 دار 30دورة في دقيقة، فكم دورة سيدورها العنصر 2؟

 العنصر1 دار 30دورة

العنصر2 يدورأقل من 15 دورة.

  • أعطي طريقة أخرى يتم بها نقل الحركة.
جواب 6

طريقة أخرى يتم بها نقل الحركة : التعشيق – السيور – السلاسل.
