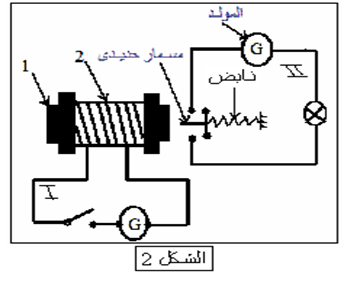

لاحظ الشكل 2 جيدا
- سمى العنصرين 1 و2 .
العنصر 1 : نواة
العنصر 2 : السلك
- كيف نسمى التركيب الذي يشكله العنصران 1 و2 معا .
نسمى التركيب الذي يشكله العنصران 1 و2 معا : مغناطيس كهربائي .
- يطلى العنصر 2 عادة من البرنيق (vernier ) .لماذا؟
يمنع حدوث دارة مستقصرة في الوشيعة
- هل تفضل أن يصنع العنصر 1 من نحاس أو الحديد أو الخشب ؟ علل إجابتك ؟
أفضل أن يصنع العنصر 1 من الحديد : حتى يساعد في جذب المسمار الحديدي داخل الوشيعة.
- اشرح باختصار كيف يتوهج المصباح في الدارة 2.
عند غلق القاطعة في الدارة 1 فان مرور التيار الكهربائي في الوشيعة يؤدي إلى توليد حقل مغناطيسي مما يجذب المسمار الحديدي داخل الوشيعة و بالتالي غلق الدارة2 مما يؤدي إلى توهج المصباح.
