صنف نوع حركة كل جسم من الأجسام الآتية بالنسبة لمرجع ارضي.
أ. سقوط حبة برتقال من شجرتها في يوم هواؤه ساكن.
ب. نقطة من محيط مروحة كهربائية أثناء اشتغالها.
ج. عجلة الدراجة أثناء حركة الدراجة على طريق مستقيم .
أ. حركة شاقولية
ب. حركة دائرية
ج. حركة دورانية انسحابية

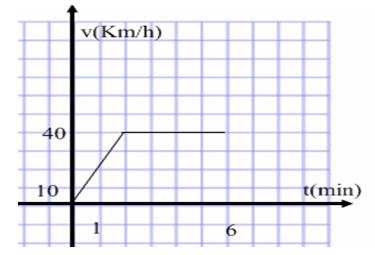

سيارة تسير على طريق مستقيم سرعتها كما هو مبين في الشكل :
حدد عدد مراحل الحركة التي مرت بها السيارة.
مرحلتان
اذكر طبيعة الحركة في كل مرحلة.
المرحلة الأولى: الحركة مستقيمة بسرعة متزايدة.
المرحلة الثانية : الحركة مستقيمة منتظمة.
ما هي قيمة سرعة السيارة عند الزمن t= 6min .
40 Km/h

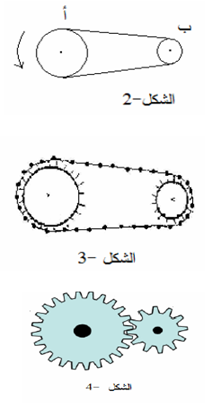

اعتمادا على الأشكال 2,3,4 و التي تمثل مخططات لنقل الحركة.
اذكر وسيلة نقل الحركة المناسبة لكل مخطط .
الشكل 2 : السير
الشكل 3 : السلسلة
الشكل 4 : التعشيق
سم نوع نقل الحركة الموافق لكل مخطط.
نقل الحركة :
1. نقل الحركة بالسيور.
2. نقل الحركة بالسلاسل.
3. نقل الحركة بالتعشيق (بالمسننات)
عين جهة حركة العنصر المنقاد في كل مخطط .علما أن العنصر أ في كل مخطط هو العنصر القائد.
الشكل 2 : جهة حركة العنصر المنقاد هي نفس جهة حركة العنصر القائد.
الشكل 3 : جهة حركة العنصر المنقاد هي نفس جهة حركة العنصر القائد.
الشكل 4 : جهة حركة العنصر المنقاد هي عكس جهة العنصر القائد.
