التمرين 03

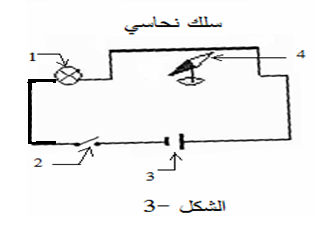

الشكليمثل مخطط دارة كهربائية .

سؤال 1

سم العناصر المرقمة بـ   1، 2، 3، 4

جواب 1
  1. مصباح كهربائي
  2. قاطعة بسيطة
  3. عمود كهربائي
  4. إبرة ممغنطة
سؤال 2

عند غلق العنصر ( 2) ماذا يحدث للعنصر 4 ؟ برر إجابتك .

جواب 2

تنحرف عن وضع توازنها ، لنشوء حقل مغناطيسي بجوار السلك الذي يمر فيه التيار الكهربائي.

سؤال 3

أكمل الفراغات بما يناسبها :



أ. المغنطة تتم بعدة طرق منها .........و......و.........



ب. المحرك الكهربائي يتكون من جزئين رئيسيين هما :............و..............



ت. يتعلق اسم كل وجه من وجهي وشيعة بجهة .............الذي يمر في الوشيعة.

جواب 3

أ. المغنطة تتم بعدة طرق منها الدلك و التأثيرو اللمس.



ب. المحرك الكهربائي يتكون من جزئين رئيسيين هما الجزء الثابت والجزء المتحرك.



ت. يتعلق اسم كل وجه من وجهي وشيعة بجهة التيار الكهربائي الذي يمر في الوشيعة.

سؤال 4

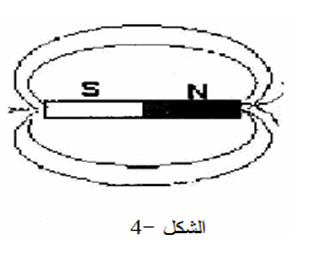

يمثل الشكل  4 مغناطيسا و بعض خطوط حقله المغناطيسي .

اعد الرسم على ورقة الإجابة ثم ضع أسهما على هذه الخطوط و التي تبين جهة كل خط . برر إجابتك ؟

جواب 4

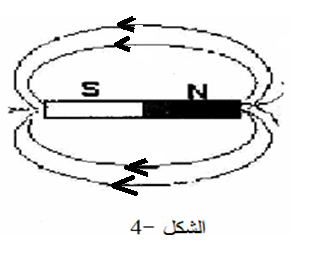

جهة الخط :كما هو مبين على الرسم لأن خطوط الحقل تنطلق من القطب الشمالي نحو القطب الجنوبي
