التمرين 03

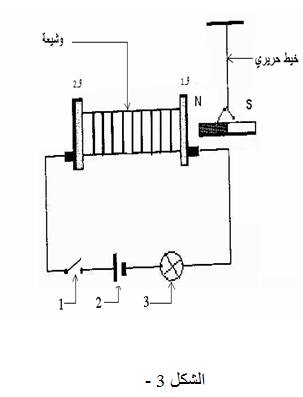

لنحقق التركيب الكهربائي المبين في الشكل  - 3

نعلق بجوار أحد وجهي الوشيعة (و1 ، و2) مغناطيسا قطباه معلومان (انظر الشكل)

سؤال 1

ماذا يمثل كل من الحروف S و الحرف N ؟

جواب 1
  • الحرف S يمثل القطب الجنوبي للمغناطيس.
  • الحرف N يمثل القطب الشمالي للمغناطيس.
سؤال 2

سمِّ العناصر المرقمة بـ .: 3،2،1 .

جواب 2
  1. قاطعة
  2. عمود كهربائي
  3. مصباح كهربائي
سؤال 3

عند غلق القاطعة يمر التيار الكهربائي في الوشيعة ويصبح لها وجهان ، ما اسم كل وجه؟

جواب 3

وجه شمالي ، وجه جنوبي

سؤال 4

كيف نتمكن من التعرف على نوع كل وجه اعتمادا على التركيب الممثل بالشكل - 3 ؟

جواب 4

عندما نغلق القاطعة يمر التيار الكهربائي في الوشيعة .

إذا انجذب الطرف N للمغناطيس إلى الوجه و1  للوشيعة فان هذا الوجه و1 يكون جنوبيا و الوجه و2  يكون شماليا أما إذا ابتعد الطرف N عن الوجه و1 فان هذا الوجه و1 يكون شماليا و يكون الوجه و2 جنوبيا.
