التمرين 03

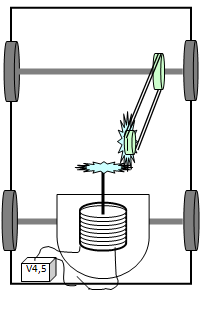

بعد دراسته لطرق نقل الحركة, وتعرفه على أجزاء المحرك الكهربائي وكيفية عمله , أراد سمير أن يوظف ما تعلمه في صنع لعبة (سيارة ) لأخيه الصغير,  مستعملا قطعا استرجعها من آلة تسجيل فاسدة , تتمثل في  محرك كهربائي –   مسننات  –  سير مطاطي  – أسلاك  –  قاطعة. ثم ركبها حسب المخطط  المقابل :

سؤال 1

عند غلق القاطعة لاحظ سمير أن المحرك لا يدور . فما هو السبب في رأيك ؟ كيف يمكن إصلاحه ؟  وضح ذلك  على الرسم  .

جواب 1

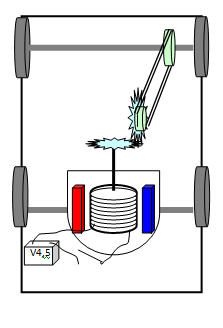

وضع قطبان مغناطيسيان متعاكسان.





بعد إصلاح الخلل , جرب سمير المحرك فدار بشكل جيد وتحركت السيارة.

سؤال 2

اشرح ماذا يحدث من لحظة غلق القاطعة إلى تحرك السيارة.

جواب 2

عند غلق القاطعة يتولد حقل مغناطيسي حول الوشيعة , وبوجود الحقل المغناطيسي  المتولد عن المغناطيس  تنشأ قوة كهرومغناطيسية  تؤدي إلى دوران الوشيعة فيدور المسنن الأول ويدير المسنن المتشابك معه  فتنتقل الحركة إلى الدولابالموجود على محور العجلتين بواسطة السير المرن , فتدور العجلتين وتتحرك السيارة.

سؤال 3

ماهي طرق نقل الحركة المستعملة في هذه السيارة ؟

جواب 3
  • نقل الحركة بالتعشيق.
  • نقل الحركة بالسيور.
سؤال 4

أراد سمير أن يجعل سيارته تسير إلى الخلف, ماذا تقترح عليه  لفعل ذلك ؟

جواب 4
  • تغيير قطبي البطارية.
  • تبديل موضعي المغناطيس.
