التمرين 02

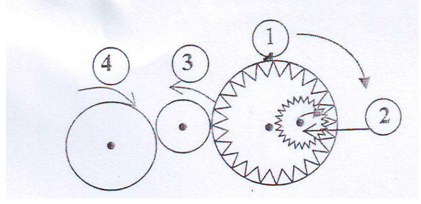

لاحظ الشكل جيدا :

سؤال 1

أذكر طرق نقل الحركة في هذا التركيب.

جواب 1

طرق نقل الحركة في هذا التركيب هي :

  • طريقة نقل الحركة بالإحتكاك.
  • طريقة نقل الحركة بالتعشيق.
سؤال 2

أذكرعناصر نقل الحركة لكل طريقة ؟

جواب 2

عناصر نقل الحركة لطريقة الحركة بالتعشيق و الاحتكاك هي العنصر القائد أو المسنن القائد و العنصر المنقاد أو المسنن المنقاد و العنصر الوسط يتمثل في تشابك الأسنان أما بالنسبة عناصر نقل الحركة لطريقة الحركة بالاحتكاك فهو الدولاب القائد و المنقاد و وسيلة تمرير الحركة بالاحتكاك.

سؤال 3

نقوم بتدوير العنصر (1). أعد الرسم مبينا جهة دوران بقية العناصر (2) و (3) و (4) اذا علمت أن

العنصر (1) يدور في اتجاه عقارب الساعة.

جواب 3

تعيين جهة الدوران واضحة من الشكل :
