الوضعية الإدماجية

بعد دراسته لطرق نقل الحركة , وتعرفه على أجزاء المحرك الكهربائي وكيفية عمله , أراد سمير أن يوظف ما تعلمه في صنع لعبة (سيارة ) لأخيه الصغير  ,  مستعملا قطعا استرجعها من آلة تسجيل فاسدة , تتمثل في

محرك كهربائي –   مسننات  –  سير مطاطي  – أسلاك  –  قاطعة  .

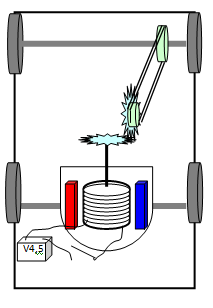

          ثم ركبها حسب المخطط  المقابل  .

  1. عند غلق القاطعة لاحظ سمير أن المحرك لا يدور . فما هو السبب في رأيك ؟

- كيف يمكن إصلاحه ؟  وضح ذلك  على الرسم  .

  1.  بعد إصلاح الخلل , جرب سمير المحرك فدار بشكل جيد وتحركت السيارة .

-  اشرح ماذا يحدث من لحظة غلق القاطعة إلى تحرك السيارة .

- ماهي طرق نقل الحركة المستعملة في هذه السيارة ؟

  1.  أراد سمير أن يجعل سيارته تسير إلى الخلف , ماذا تقترح  عليه  لفعل ذلك ؟
ج1

ضع قطبان مغناطيسيان متعاكسان . مع الرسم

ج2

عند غلق القاطعة يتولد حقل مغناطيسي حول الوشيعة , وبوجود الحقل المغناطيسي

 المتولد عن المغناطيس  تنشأ قوة كهرومغناطيسية  تؤدي إلى دوران الوشيعة

فيدور المسنن الأول ويدير المسنن المتشابك معه  فتنتقل الحركة إلى الدولاب

الموجود على محور العجلتين بواسطة السير المرن , فتدور العجلتين وتتحرك

السيارة

ج3

 طرق نقل الحركة المستعملة في هذه السيارة

نقل الحركة بالتعشيق

نقل الحركة بالسيور .

ج4

تغيير قطبي البطارية

 تبديل موضعي المغناطيس
