الوضعية الادماجية

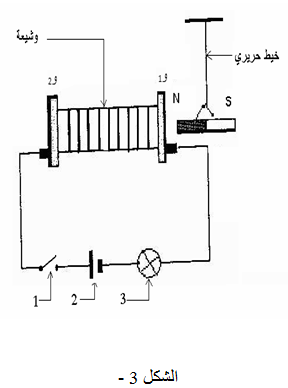

لنحقق التركيب الكهربائي المبين في الشكل  - 3

نعلق بجوار أحد وجهي الوشيعة (و1 ، و2) مغناطيسا قطباه

معلومان (انظر الشكل)

1 - ماذا يمثل كل من الحروف S و الحرف N ؟

2 - سمِّ العناصر المرقمة بـ .: 3،2،1 .

3 - عند غلق القاطعة يمر التيار الكهربائي في الوشيعة

ويصبح لها وجهان ، ما اسم كل وجه؟

4 -  كيف نتمكن من التعرف على نوع كل وجه اعتمادا على

التركيب الممثل بالشكل - 3 ؟

ج1

الحرف S يمثل القطب الجنوبي للمغناطيس و الحرف N يمثل القطب الشمالي للمغناطيس.

ج2

1 :  قاطعة

2 : عمود كهربائي

3 : مصباح كهربائي

ج3

وجه شمالي ، وجه جنوبي

ج4

 عندما نغلق القاطعة يمر التيار الكهربائي في الوشيعة

إذا انجذب الطرف N للمغناطيس إلى الوجه و1  للوشيعة فان هذا الوجه

و1 يكون جنوبيا و الوجه و2  يكون شماليا أما إذا ابتعد الطرف N عن

الوجه و1 فان هذا الوجه و1 يكون شماليا

و يكون الوجه و2 جنوبيا.
