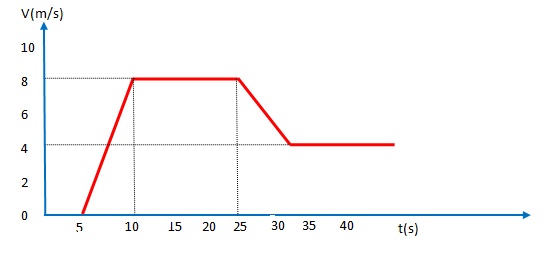

نقوم بدراسة حركة جملة في مدة زمنية محددة فنحصل على المخطط التالي
- حدد عدد أطوار حركة هذه الجملة الميكانيكية؟
- حدد كيف تكون السرعة في كل طور؟
- حدد سرعة الجملة في الأزمنة التالية
0s ، 5s ، 20s ، 32s
- حدد القوى التي تخضع لها الجملة في كل طور و قارن جهتها مع جهة الحركة بالتعليل؟
عدد اطوار الحركة هو أربعة
- في الطور الأول تكون السرعة متزايدة.
- في الطور الثاني تكون السرعة ثابتة.
- في الطور الثالث تكون السرعة متناقصة.
- في الطور الرابع تكون السرعة ثابتة.
تحديد سرعة الجملة
- عند 0s تكون السرعة 0m/s
- عند 5s تكون السرعة 0m/s
- عند 10s تكون السرعة 8m/s
- عند 20 s تكون السرعة 8m/s
- عند32 sتكون السرعة 4m/s
في الطور الأول: تخضع الجملة لقوة مع جهة الحركة لان السرعة متزايدة.
في الطور الثاني: مجموع القوى معدوم لان السرعة ثابتة
في الطور الثالث: تخضع الجملة لقوة عكس جهة الحركة لان السرعة متناقصة.
في الطور الرابع : مجموع القوى معدوم لان السرعة ثابتة.
