التمرين 04

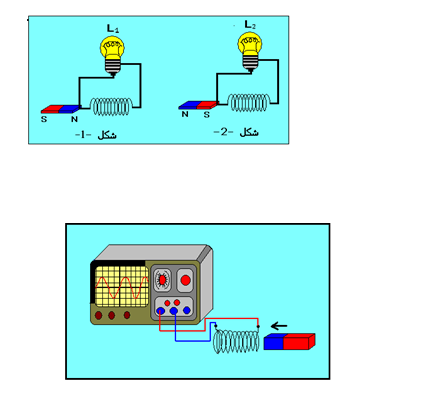

لاحظ الشكلين المقابلين



  1. أي من المصباحين أكثر توهجا؟ علل
  2. أذكر عاملا آخرا يؤثر في توهج المصباح؟
  3. نوصل أحد الدارات السابقة بجهاز راسم الاهتزاز ألمهبطي لغرض معرفة نوع التوتر الكهربائي المنتج. لاحظ الشكل المقابل

تم ضبط راسم الاهتزاز على العلامتين

 و

  1. أحسب قيمة التوتر الأعظمي لهذا الشكل
  2. أحسب الدور
     ثم استنتج التواتر



الجواب1
  1. المصباحان لهما نفس شدة التوهج.

التعليل: لان تغير اقطاب المغناطيس لا يؤدي إلى تغير شدة التيار.

الجواب2

العامل الذي يؤثر في توهج المصباح هو سرعة دوران المغناطيس أمام الوشيعة.

الجواب3

هذا تيار كهربائي متناوب

التعليل: لأنه للتوتر المنتج بهذه الطريقة جهتان متعاكستان.

الجواب 4

التوتر الأعظمي

الجواب5
