03 التمرين

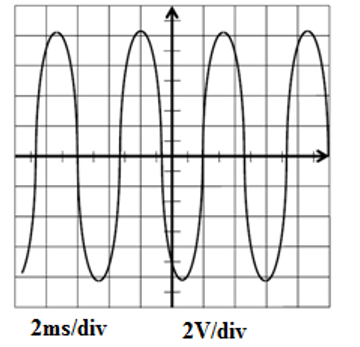

لدى محمد راسم الاهتزاز ألمهبطي موصول بتيار كهربائي :

سؤال 1

ما نوع التيار الكهربائي الذي عينه الراسم؟ علل إجابتك

جواب 1

نوع التيار الكهربائي الذي عينه راسم الاهتزاز ألمهبطي :

هو تيار متناوب لأنه متغير القيمة و الجهة

سؤال 2

أحسب التوتر ألأعظمي

جواب 2

حساب التوتر ألأعظمي

سؤال 3

أحسب قيمة الدور

جواب 3

حساب قيمة الدور T  :

سؤال 4

ما هو التواتر لهذا التيار ؟

جواب 4

التواتر :

سؤال 5

ذهب محمد إلى السوق لشراء مصباح ليوصله بالتيار الكهربائي الذي قاس توتره بجهاز راسم الاهتزاز ألمهبطي السابق فوجد مصابيح بدلائل مختلفة و هي : (4V)  ; (6V)  ; (2V)

 ما هي دلالة المصباح الموافقة لهذا التيار الكهربائي؟ علل إجابتك.

جواب 5

دلالة المصباح الموافقة لهذا التيار الكهربائي هي : 4V

لأن التوتر المنتج هو :

سؤال 6

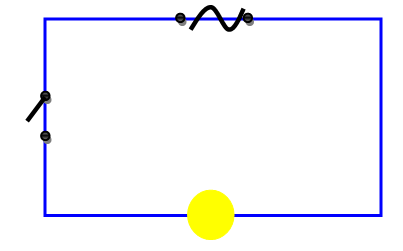

أرسم مخطط الدارة الكهربائية الموافقة لهذا التركيب؟

جواب 6

مخطط الدارة الكهربائية :
