التمرين 1

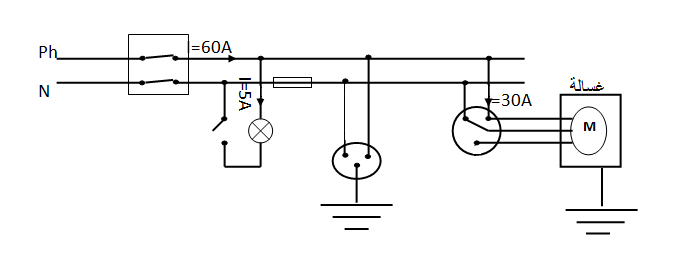

إليك مخطط لتركيبة كهربائية أراد صاحب منزل تحقيقها في إحدى الغرف



  1. أذكر التوصيلات الخاطئة
  2. متى يصاب مستعمل هذه الغسالة بصدمة كهربائية ؟
  3. قام صاحب هذا المنزل بإضافة توصيل مدفأة كهربائية تتطلب شدة تيار قدرها 30A .فماذا سيحدث؟  ولمـــاذا؟
  4. 4- أعد رسم المخطط بطريقة صحيحة والتي تخضع لقوانين الأمــن الكهربــائي







الجواب1

القاطعة موصولة بالحيادي

المنصهرة موصولة بالحيادي

سلك التوصيل الأرضي موصول بمحرك الغسالة وليس بهيكلها

الجواب2

يصاب مستعمل هذه الغسالة بصدمة كهربائية إذا حدث تلامس بين سلك الطور وهيكلها

الجواب3

عند إضافة توصيل المدفأة سنلاحظ انقطاع التيار من القاطع التفاضلي

 لأن شدة التيار تجاوزت القيمة المسموح بها من قبل القاطع التفاضلي

الجواب 4

إعادة رسم المخطط بطريقة صحيحة والتي تخضع لقوانين الأمن الكهربائي
