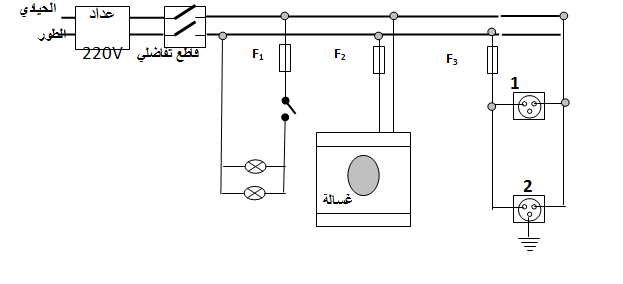

يمثل الشكل التالي جزء من تركيب كهربائي لمنزل
- في الرسم توجد عدة أخطاء أو توصيل غير مطابق للشروط الأمنية , أذكر أربعة منها ؟
- هل توصيل الغسالة يخضع لشروط الأمن الكهربائي و لماذا ؟
- لاحظت الام عند تشغيل عدة أجهزة من المأخذ (2) يسبب انقطاع التيار الكهربائي .
الى ماذا يعود ذالك اقترح حلا لهذة المشكلة
الصهورة 1 موصلة بالحيادي
القاطعة موصلة بالحيادي
عدم وجود الماخذ الارضي بالماخذ 1
عدم و جود الماخذ الارضي بالغسالة
لا - عدم وجود المأخذ الأرضي
وهذا راجع لشدة التيار المارة في الدارة أكبر من شدة التيار التي يتحملها القاطع الالي
الحل : استبدال القاطع الموجود بقاطع اخر أكبر شدة
ازالة بعض الاجهزة من الدارة أثناء التشغيل .
