أراد محمد أن يقوم بتركيب شبكة كهربائية لمنزله ألذي أتم بناؤه مؤخرا ، فقام بإنشاء مخطط لهته الشبكة على ورقة ثم أخذه ليعاينه عامل مختص بتركيب الشبكات الكهربائية ،

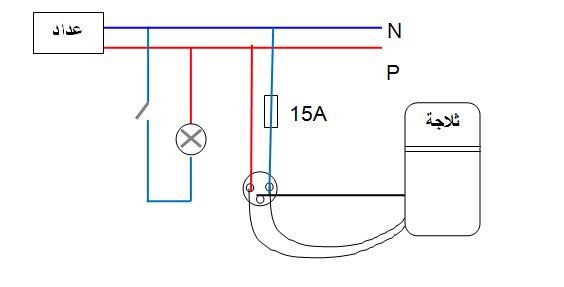

فأخبره العامل أن هذا المخطط يحتوي على العديد من العيوب . يمثل الشكل المرفق مخطط الشبكة الكهربائية الذي أنشأه محمد
- اعد رسم مخطط الشبكة مع إصلاح جميع عيوب المخطط ومع إضافة جميع عناصر الحماية (الأمن الكهربائي ) التي تراها مناسبة ؟
بعد إتمام تركيب الشبكة الكهربائية في المنزل قام محمد بتركيب الثلاجة فلاحظ انقطاع التيار الكهربائي عنها .
- برأيك ما السبب في انقطاع التيار الكهربائي اذا علمت أن استطاعة الثلاجة ؟
- أعطي حلا لهذه المشكلة ؟

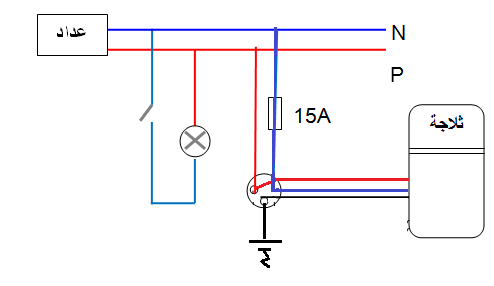

إعادة الرسم

السبب وراء انقطاع التيار الكهربائي هو
شدة التيار المار في الثلاجة اكبر من تحمل المنصهرة و هذا ما أدى إلى انقطاع التيار
الحل هو استعمال منصهرة لها تحمل اكبر
