التمرين 01

اشترى أبو خالد غسالة كهربائية مستعملة ( الوثيقة 3) أعلمه البائع بوجود عيبين فيها.

  •  العيب الأول يتمل في انسداد أنبوب صرف الماء نتيجة ترسب الكلس
    فيه.
  • العيب الثاني يتمثل في تعرض مستعملها لصدمة كهربائية عند لمس هيكلها المعدني أثناء الاشتغال.
سؤال 1

بين كيف يتم إصلاح العيب الأول و التخلص من الانسداد الموجود في أنبوب الغسالة مبررا إجابتك بكتابة معادلة التفاعل الحادث مع موازنتها.

جواب 1

العيب الأول : من أجل تسريح أنبوب صرف المياه نتيجة تراكم الكلس فيه يستعمل حمض كلور الماء الذي يتفاعل معه مؤديا إلى حدوث فوران مع انطلاق غاز يعكر ماء الكلس و ترسب كلور الكالسيوم إنه غاز ثنائي أكسيد الكربون و فق المعادلة التالية :

  1. المعادلة بالصيغة الجزيئية :

  1. المعادلة بالصيغة الشاردية :

سؤال 2

أذكر الأسباب التي تؤدي إلى تكهرب مستعمل الغسالة؟

جواب 2

الأسباب التي تؤدي إلى تكهرب مستعمل الغسالة :

  • عدم وجود التوصيل بالمأخذ الأرضي.
  • سلك الطور يلامس هيكل الغسالة .
سؤال 3

بين كيف يتم إصلاح العيب الثاني مدعما إجابتك برسم تخطيطي مناسب.

جواب 3

من أجل حماية الأشخاص من الصدمة الكهربائية يجب :

  • توصيل الغسالة بالمأخذ الأرضي
  • عزل الطور عن الهيكل

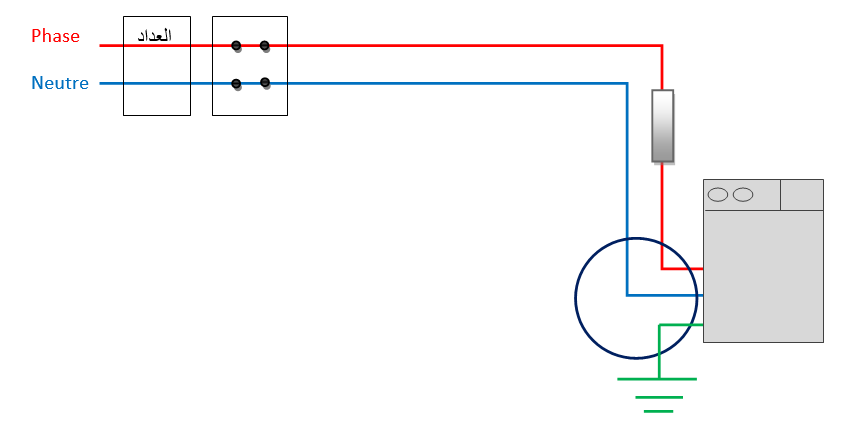

الرسم التخطيطي :
