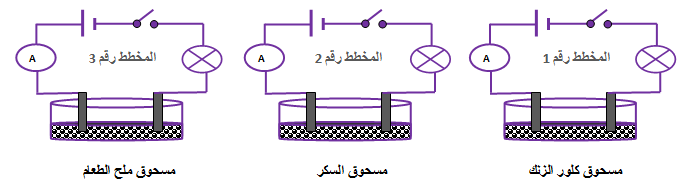

أمامك المخططات الثلاث
- نغلق القاطعة في كل مخطط في أي منها يتوهج المصباح وينحرف جهاز الأمبير مترولماذا؟
- نضيف للمخططات ماء مقطر صف ماذا يحدث بعد غلق القاطعة؟
- حدد الشوارد الموجودة في كل مخطط؟
عند غلق القاطعة في كل المخططات لن يتوهج أي مصباح ولن ينحرف أي مؤشر جهاز لأن كل من الأجسام الصلبة شاردية كانت أم جزيئية غير ناقلة للتيار الكهربائي.
بعد إضافة الماء المقطر لمسحوق كلور الزنك نتحصل على محلول شاردي لكلور الزنك فيتوهج المصباح و ينحرف جهاز الأمبير متر ،فهو ناقل للتيار الكهربائي.
بعد إضافة الماء المقطر لمسحوق السكر لا يحدث شيء لأننا لم نتحصل على محلول شاردي.
بعد إضافة الماء المقطر لمسحوق ملح الطعام نتحصل على محلول شاردي لكلور الصوديوم فيتوهج المصباح و ينحرف جهاز الأمبير متر ،فهو ناقل للتيار الكهربائي.
المخطط 1
المخطط 2 لا يوجد شوارد
المخطط 3
