يمثل الشكل (1) جملة ميكانيكية ( S ) مكونة من جسم صلب موضوع على سطح أفقي( P ) أملس تماما.

- الجملة (S ) في حالة سكون بالنسبة للأرض .
مثل الأفعال الميكانيكية المؤثرة على هذه الجملة .

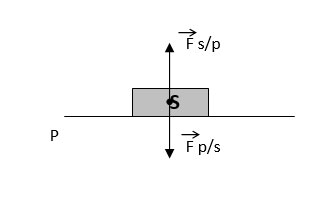

تمثيل القوى في حالة سكون:

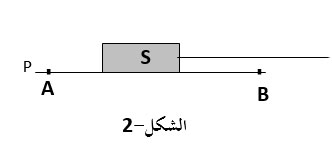

- تـُـجر الجملة ( S ) من الموضع (A ) إلى الموضع (B) بقوة ثابتة على السطح السابق بواسطة خيط كما يبينه ( الشكل -2)
مثل الأفعال الميكانيكية المؤثرة على الجملة

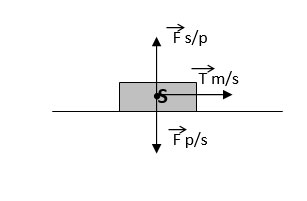

تمثيل القوى في حالة حركة

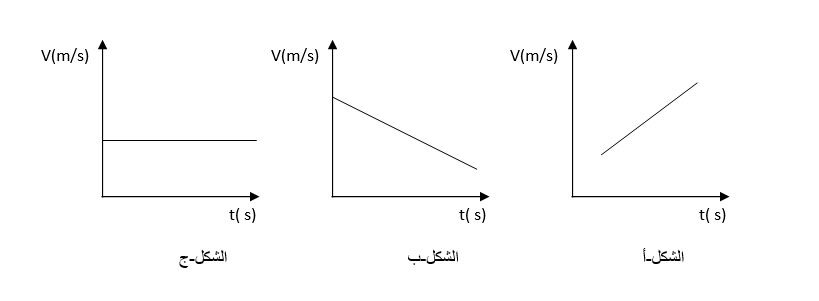

من بين المخططات الآتية أي مخطط للسرعة يوافق حركة الجملة الميكانيكية . برر اجابتك

الشكل-1 لأن الجملة الميكانيكية خاضعة لفعل قوة ثابتة باتجاه الحركة فسرعته تتزايد مع الزمن
