الوضعية الإدماجية:

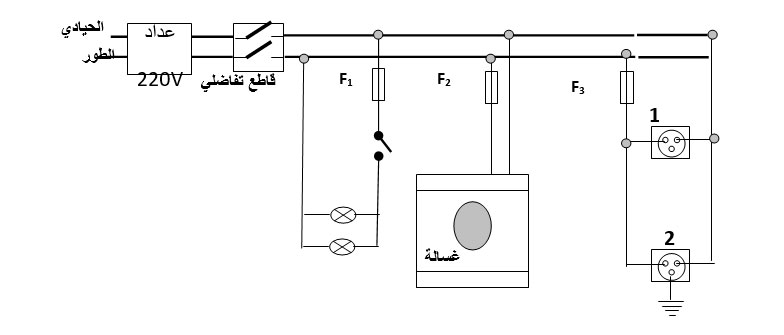

يمثل الشكل التالي جزء من تركيب كهربائي لمنزل .

سؤال1

في الرسم توجد عدة أخطاء أو توصيل غير مطابق للشروط الأمنية , أذكر أربعة منها  ؟

جواب1

الاخطاء   :

  1. الصهورة 1 موصلة بالحيادي
  2.  القاطعة  موصلة بالحيادي.
  3.   عدم وجود الماخذ الارضي  بالماخذ 1
  4.  عدم و جود الماخذ الارضي   بالغسالة .....................
سؤال2

هل توصيل  الغسالة يخضع لشروط الأمن الكهربائي و لماذا ؟

جواب2

 لا   - عدم وجود الماخذ الارضي

سؤال3

لاحظت الأم عند تشغيل عدة أجهزة من المأخذ (2) يسبب انقطاع التيار الكهربائي .

إلى ماذا يعود ذالك اقترح حلا لهذه المشكلة .

جواب3

وهذا راجع لشدة التيار المارة في  الدارة أكبر من شدة التيار التي يتحملها القاطع الالي

     الحل :

  1.  استبدال القاطع الموجود بقاطع اخر أكبر شدة
  2.  ازالة بعض الاجهزة من الدارة أثناء التشغيل .
