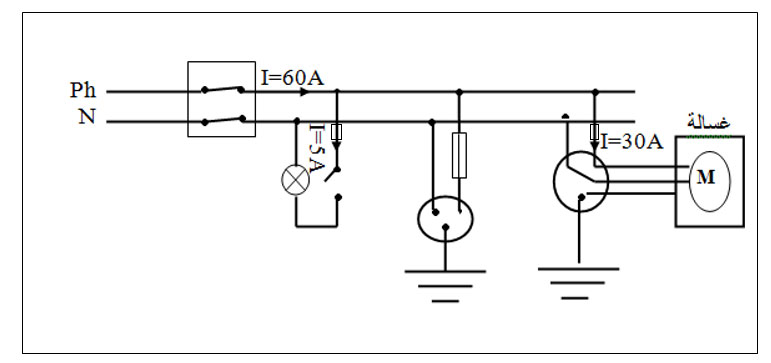

إليك مخطط لتركيبة كهربائية أراد صاحب منزل تحقيقها في إحدى الغرف:
أذكر التوصيلات الخاطئة
التوصيلات الخاطئة هي:
- القاطعة موصولة بالحيادي
- المنصهرة موصولة بالحيادي
- سلك التوصيل الأرضي موصول بمحرك الغسالة وليس بهيكلها
متى يصاب مستعمل هذه الغسالة بصدمة كهربائية ؟
يصاب مستعمل هذه الغسالة بصدمة كهربائية إذا حدث تلامس بين سلك الطور وهيكلها
قام صاحب هذا المنزل بإضافة توصيل مدفأة كهربائية تتطلب شدة تيار قدرها 30A .فماذا سيحدث؟ ولمـــاذا؟
عند إضافة توصيل المدفأة سنلاحظ انقطاع التيار من القاطع التفاضلي لأن شدة التيار تجاوزت القيمة المسموح بها من قبل القاطع التفاضلي
أعد رسم المخطط بطريقة صحيحة والتي تخضع لقوانين الأمــن الكهربــائي

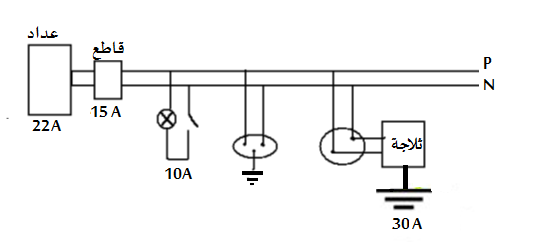

إعادة رسم المخطط بطريقة صحيحة والتي تخضع لقوانين الأمن الكهربائي
