عند عودة إسماعيل من المسجد رفقة والده بعد أداء صلاة العشاء مرت بجانبهما دراجة عادية ومصابيحها مشتعلة فقال الوالد بطاريتها على وشك الإتلاف لأن المصابيح تزداد توهجا أحيانا وتضعف أحيانا أخرى.
فتبسم الابن من قول أبيه وقال يا أبتي الدراجة لا تحتوي على بطارية.
بصفتك تلميذ في السنة الرابعة متوسط أجب على مايلي:
من توافق كلام الابن أم أبيه؟
أوافق كلام الابن لأن الدراجة لا تحتوي على أي بطارية .
ما مصدر توهج المصابيح؟
مصدر توهج المصابيح هو الدينامو.
متى يزداد توهج مصابيح الدراجة ومتى يضعف ؟
يزداد توهج المصابيح عندما تزداد سرعة الدراجة فتزداد سرعة الدينامو فتزداد سرعة دوران المغناطيس أما الوشيعة ليزداد التوتر الكهربائي. ويضعف توهجهما عند التقليل من السرعة.
ما اسم الجهاز الموضح حسب الشكل رقم (1) سم عندئذ العناصر المرقمة؟
يمثل الشكل رقم 1 دينامو دراجة.
والعناصر المرقمة هي :
- العجلة المسننة
- المحور
- المغناطيس
- الوشيعة .
ما اسم مبدأ عمل هذا الجهاز (اسم الظاهرة)؟ من المحرض ومن المتحرض؟
مبدأ عمل الدينامو : مبدأ التحريض الكهرومغناطيسي أو (ظاهرة التحريض الكهرومغناطيسي) فبمجرد دوران المغناطيس أمام الوشيعة أو العكس يتولد تيار متناوب .
المغناطيس هو الجسم المحرض و الوشيعة هي الجسم المتحرض.

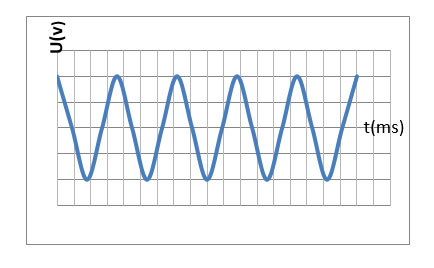

قمنا بتوصيل طرفي الجهاز الموضح في الشكل رقم (1) إلى جهاز راسم الاهتزاز المهبطي وبعد تدوير العنصر رقم 1 تحصلنا على المنحنى البياني المقابل أحسب من خلاله على مايلي:
تعطى الحساسيتين :
- القيمة العظمى للتوتر الكهربائي .
حساب التوتر الأعظمي
- التوتر الفعال.
حساب التوتر المنتج
- التواتر.
لحساب التواتر
كم مرة تكرر المنحنى البياني في هذه الوثيقة؟
تكرر المنحنى البياني في الوثيقة 5 مرات .
