الوضعية الإدماجية :

انتقلت أسرة إلى بيتها الجديد فلاحظت ربة البيت حادثتين :

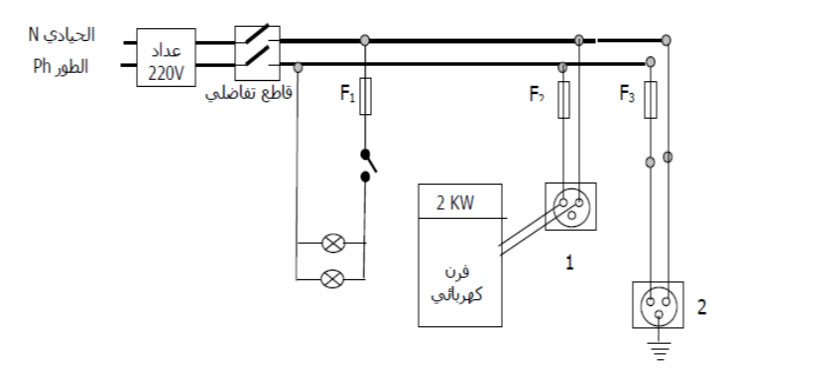

  1.  تتعرض لصدمة كهربائية كلما لمست هيكل الفرن الكهربائي المعدني (الشكل -1-)
  2. انقطاع التيار الكهربائي في الغرفة إذا شغلت عدة أجهزة الكهربائية في آن واحد, في حين لا ينقطع التيار الكهربائي إذا شغلت جهازين فقط
سؤال1

في رأيك ما سبب كل حادثة ؟ وماذا تقترح على ربة البيت لتفادي الحادثتين

جواب1
  1. تتعرض ربت البيت  لصدمة كهربائية بسبب:
  •  وجود عيب في الفرن الكهربائي (لمس سلك الطور للهيكل)
  • عدم وجود توصيل أرضي في الشبكة الكهربائية.
  1.  ينقطع التيار الكهربائي لأن: شدة التيار الكهربائي التي تعمل بها الأجهزة الكهربائية أكبر من شدة التيار الكهربائي التي يسمح القاطع التفاضلي بمرورها.

الحلول:

  1. لتجنب الصدمة الكهربائية:
  2.  إصلاح العيب الموجود في الفرن الكهربائي
  3.   إضافة توصيل أرضي للشبكة الكهربائية.

  لتجنب انقطاع التيار الكهربائي:

  1.  تغيير القاطع التفاضلي بآخر يسمح بمرور شدة تيار أكبر.
  2.  تعديل زر القاطع التفاضلي لجعله يسمح بمرور شدة تيار أكبر.
  3. عدم تشغيل عدد كبير من الأجهزة مع بعض.



سؤال2

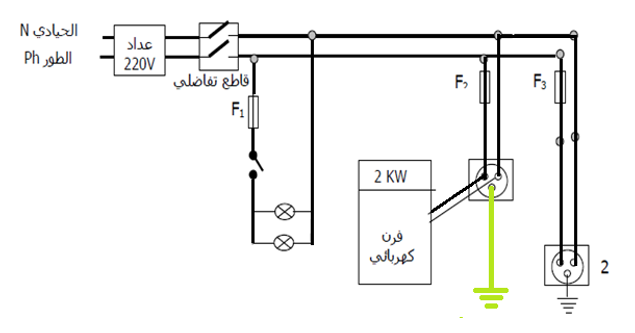

أعد رسم مخطط التركيب الكهربائي السابق مبينا عليه التعديلات التي تراها مناسبة لحماية الأجهزة و مستعملها من أخطار التيار الكهربائي.

جواب2
