التمرين 07

بواسطة التركيب التجريبي الموضح  في الوثيقة (1) تحصلنا على التسجيل الموضح في الوثيقة(2).









1. سم الجهاز الموضح بالوثيقة (1)، ما دوره؟

2. سم التسجيل الموضح بالوثيقة (2)؟






1. الجهاز الموضح بالوثيقة (1):



  • الجهاز: هو راسم الذبذبات المهبطي(Oscilloscope)
  • دوره: تسجيل الظواهر الكهربائية للسيالية العصبية
  •




2. التسجيل الموضح بالوثيقة (2):



  • يدعي كمون الراحة







3. ماهي خاصية الليف العصبي للكالمار التي تم اظهارها بهذا التسجيل ؟دعم اجابتك بالرسم.






3. خاصية الليف العصبي للكالمار :



  •  هي الاستقطاب (السطح موجب و المقطع السالب)
  • الرسم:

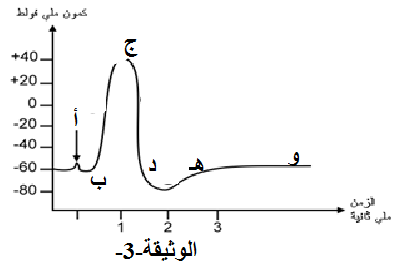

4. بواسطة تنبيه فعال عن طريق المنبه في الوثيقة(1) تحصلنا على التسجيل الموضح في الوثيقة(3).







1.4 سم هذا التسجيل الجديد.؟

2.4 حلل هذا التسجيل.؟






1.4 التسجيل :



  • هو كمون العمل(أحادي الطور)






2.4 التحليل:



لحظة التنبيه:



  • (أب)- الزمن الضائع
  • (ب ج)- زوال الاستقطاب
  • (ج د)- عودة الاستقطاب
  • (د هـ) – فرط الاستقطاب
  • (هـ ز)- العودة الي الراحة







5. مثل بالرسم قطعة من  الليف العصبي (ذو النخاعين) للكالمار مع كامل البيانات .






5. الرسم:
