أثناء دراسة وظيفة الليف العصبي و باستعمال جهاز راسم الذبذبات المهبطي( ر .ذ م ) قمنا بالتجارب التالية :
التجربة1:
- عند ز0 يتم وضع ق1 و ق2 على السطح.
- عند ز1 يتم إدخال ق2 داخل الليف العصبي كما يبينه الشكل المقابل.
أرسم التسجيل البياني المناسب لهذه الحالة. مع وضع العنوان المناسب.

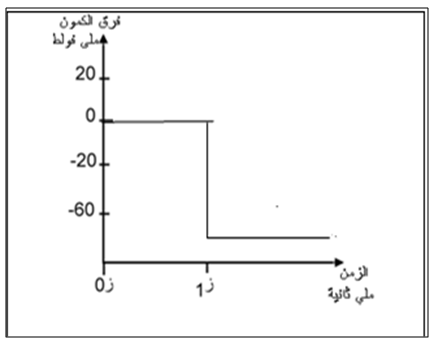

رسم المنحنى.
العنون : منحنى كمون الراحة

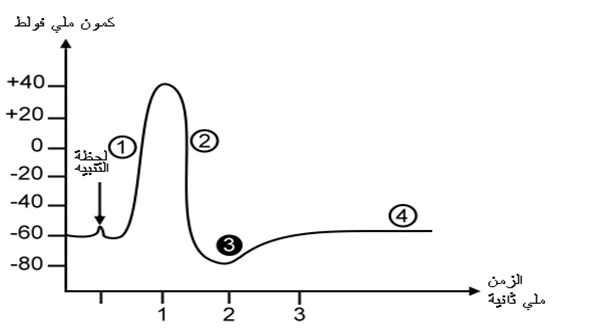

التجربة 2: في هذه التجربة تحصلنا على التسجيل التالي:
ما هي شروط الحصول على هذا التسجيل ؟
شروط الحصول على التسجيل البياني:
- يتم وضع ق1 علىالسطح أما ق2 فيوضع داخل الليف العصبي.
- نحدث بواسطة المولد الكهربائي تنبيها فعالا.
ماذا تمثل الأرقام من 1 الى 4؟
أجزاء المنحنى البياني المرقمة تمثل ما يلي :
- زوال الإستقطاب
- عودة الإستقطاب
- فرط الإستقطاب
- كمون الغشائي (كمون الراحة)
أعطي العنوان المناسب للمنحنى؟
العنوان : كمون العمل أحادي الطور.

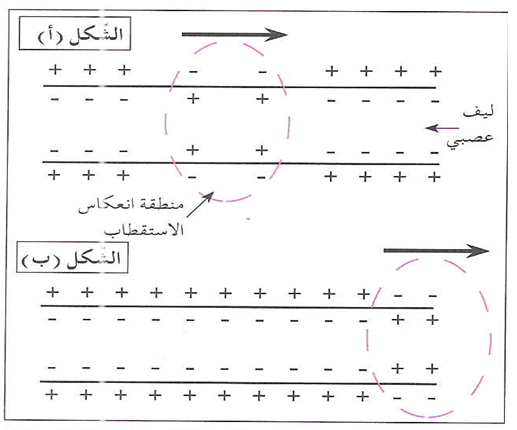

تمثل الأشكال أ و ب التغيرات الكهربائية التي تحدث في الليف العصبي اثر التنبيه.
انسب الشكلين أ و ب ال المرحلتين 1 و 2 من التسجيل البياني.
- الشكل (أ) يوافق المرحلة 1.
- الشكل (ب) يوافق المرحلة 2 .
من هذه الدراسة قدم مفهوم للسيالة العصبية؟
السيالة العصبية : هي موجة زوال الإستقطاب تنتشر على طول الليف العصبي.
