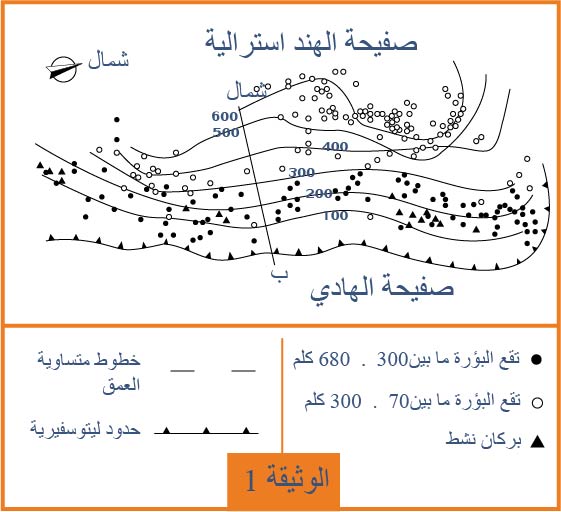

تمثل خريطة (1)كل من خطوط متساوية العمق، البؤر الزلزالية ومناطق تواجد البراكين النشطة على مستوى خندق طانغا- كرمادك (Tanga-Kermadec) في المحيط الهادي.

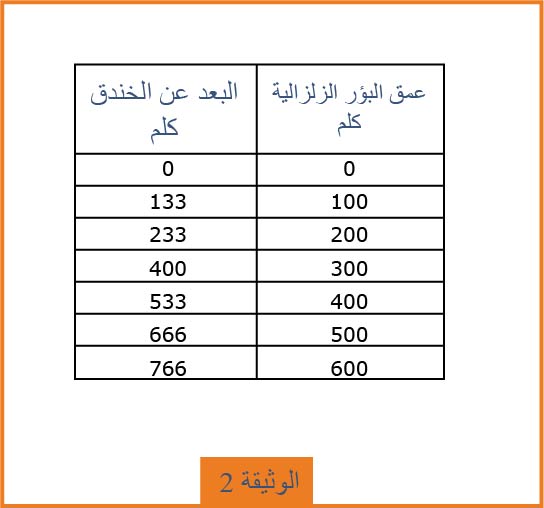

يلخص جدول الوثيقة (01) عمق البؤر الزلزالية (المقطع أ – ب الوثيقة 01) بدلالة البعد عن الخندق باتجاه الغرب.
1.

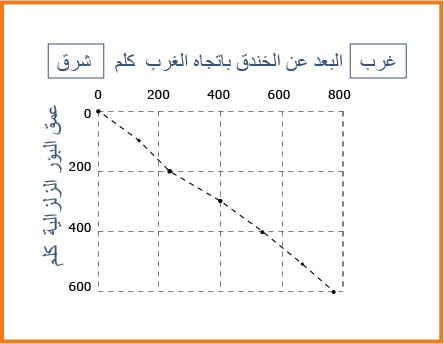

أ. ترجم النتائج المحصل ع ليها في جدول الوثيقة (02) إلى منحنى بياني على معلم متعامد ومتجانس تمثل فيه عمق البؤر الزلزالية بدلالة البعد عن الخندق.
ب. ماذا يطلق على هذا المنحنى؟
2. حدد الميل وعلى ماذا يدل ؟
3. كيف تفسر وجود البراكين في منطقة الصفائح المتراكبة (chevauchantes).
4. حدد الصفيحة التي تغوص تحت الصفيحة الأخرى ؟
