الطاقة و تحويلاتها

I السلسلة الطاقوية
1 مفهوم السلسلة الطاقوية:

هي تطوير لنموذج السلسلة الوظيفية اذ يوضح نوع الطاقة المحولة  خلال كل مراحل الحصول على الفعل النهائي .

لتمثيل السلسلة الطاقوية نلجأ إلى تعويض في السلاسل الوظيفية:

  1. أفعال الأداء نعوضه بنمط تحويل الطاقة
  2. أفعال الحال نعوضها بشكل الطاقة.
2 أنماط الطاقة:
أ على المستوى العياني :
a الطاقة الحركية: Energie cinétique Ec
الطاقة الحركية: Energie cinétique Ec

هي الطاقة التي تخزنها جملة عندما تكون في حالة حركة لها علاقة بكتلة الجسم وسرعته.

مثال: دوران دينامو، انطلاق سيارة.

b الطاقة الكامنة: Energie potentielle Ep
الطاقة الكامنة المرونيةEnergie potentielle élastique Epe

وهي الطاقة التي تخزنها النوابض والأجسام القابلة للضغط كالغازات أو المطاط.

مثال: نابض مضغوط – إطلاق سهم بواسطة قوس.

الطاقة الكامنة الثقالية Energie potentielle de pesanteur Epp

وهي الطاقة التي يخزنها جسم على ارتفاع ما من سطح الأرض ( جسم في تجاذب مع الأرض) وتتعلق بثقله وارتفاعه عن سطح الأرض.

مثال:

  • مياه الشلالات

  •  جسم في ارتفاع عن سطح الأرض.

ب على المستوى المجهري:
الطاقة الداخلية Ei Energie interne

هي الطاقة التي تخزنها الجملة عندما تتغير حالتها الحرارية أو في حالة حدوث تحول فيزيائي أو كيميائي أو نووي، وتتساوى مجموع الطاقتين الحركية والكامنة.

مثال: الجملة ( غاز + هواء) والماء الساخن تخزن طاقة داخلية تستعمل عند تغير درجة حرارتها.

الجمل: العمود الكهربائي – المدخرة – البترول + الهواء – العضلات – تخزن طاقة داخلية لا يمكن رؤيتها أو لمسها ولكن نلاحظها من خلال أثرها

3 أنماط تحويل الطاقة:
التحويل الميكانيكي

transfert mecanique W     يتحقق هذا التحويل بواسطة قوى ( أفعال) تؤثر على جملة في حالة حركة.

مثال: العنفة تدير الدينامو هو عبارة عن تحويل ميكانيكي W

التحويل الكهربائي:Transfert électrique We

يتحقق هذا التحويل عندما يعبر تيار دارة كهربائية.

 مثال: الدينامو يغذي الدارة تحويل كهربائي We

التحويل الحراري: Transfert thermique Q

 يحدث هذا التحويل عادة عندما تتلامس أجسام ليس لها نفس درجة الحرارة

   مثال: (الغاز + الهواء) يسخن الماء هذا تحويل حراري. Q

التحويل بالإشعاع Transfert par rayonnement Er

يتحقق هذا التحويل بواسطة أشعة كهرومغناطيسية ( ضوء مرئي أو غير مرئي ).

   مثال:

  • الشمس تضيء الخلية الضوئية هذا التحويل إشعاعي Er.

  •  المصباح يضيء ويسخن الحجرة هذا التحويل إشعاعي وحراري Er+Q .

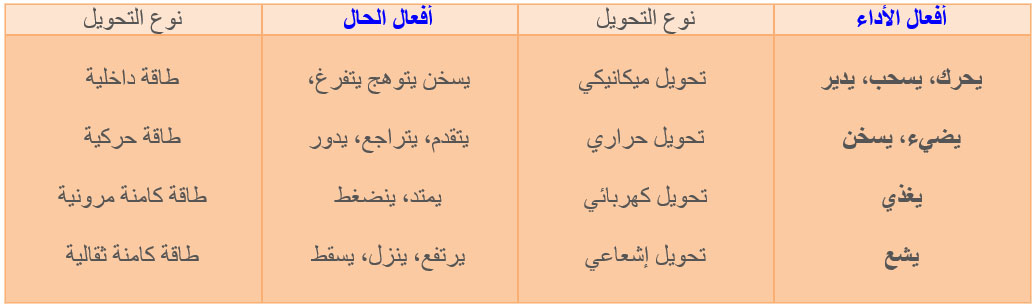

4 - بعض أفعال الأداء وأفعال الحالة مقترنة بالتعبير العلمي :

 حول السلاسل الوظيفية إلى سلاسل طاقوية:



أ تشغيل عربة بعمود كهربائي:

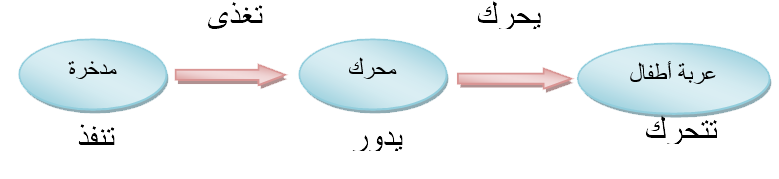

a السلسلة الوظيفية:

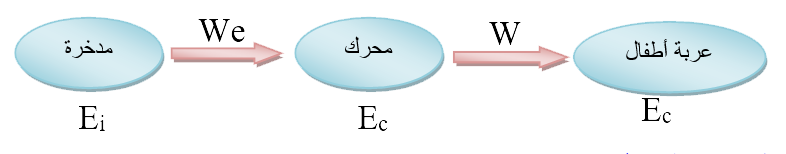

b السلسلة الطاقوية :

ب إشعال مصباح الدراجة :

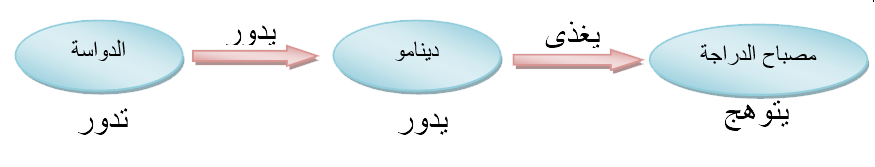

a السلسلة الوظيفية:

b السلسلة الطاقوية:

II مبدأ إنحفاظ الطاقة
مبدأ انحفاظ الطاقة.

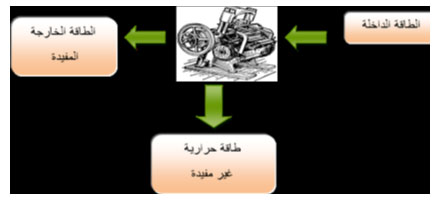

1 - هل كل تحويل طاقوي مفيد:
التحويل المفيد للطاقة:

هو التحويل الذي تستفيد منه الجملة مباشرة ونعبر عنه بسهم مستمر.

التحويل غير المفيد للطاقة:

هو التحويل الموجه للمحيط الخارجي ولا تستفيد منه الجملة ونعبر عنه بسهم متقطع.



2 كيف أعد حصيلة طاقوية:
الحصيلة الطاقوية:
  • نستعمل نموذجا يعبر عن تغير الطاقة بين الحالة الابتدائية (1) والحالة النهائية (2) حيث نمثل أشكال الطاقة في الجملة بأعمدة (عمود واحد لكل شكل من الطاقة) مرسومة داخل فقاعة.
  • سهم داخل العمود يشير إلى جهة تغير الطاقة المخزنة.



المخطط المقابل يمثل زيادة في الطاقة الحركية للجملة الميكانيكية المدروسة

      نستعمل عمود واحد أو أكثر داخل الفقاعة حسب عدد أشكال الطاقة المتغيرة في الجملة.

      في حالة عدم تغير الطاقة المخزنة في الجملة أي أن الجملة تحول الطاقة بصفة كاملة إلى الجملة المتصلة بها فإننا نمثل الجملة بفقاعة فارغة لا تحتوي على عمود.

شكل الحصيلة الطاقوية للجمل في الوضعيات التالية

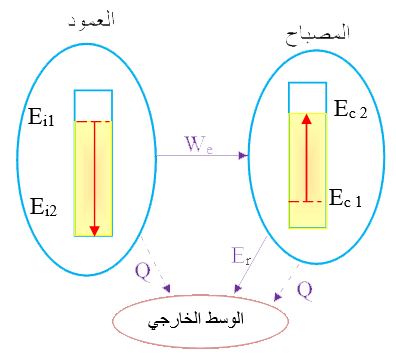

c الوضعية 1 :

اشتعال مصباح خلال مدة زمنية معينة بعمود كهربائي.

  •    عند اللحظة t1    اشتعال المصباح.
  •       من اللحظة  التشغيل العادي للمصباح: لا يوجد تغير في الطاقة الداخلية للمصباح.t2

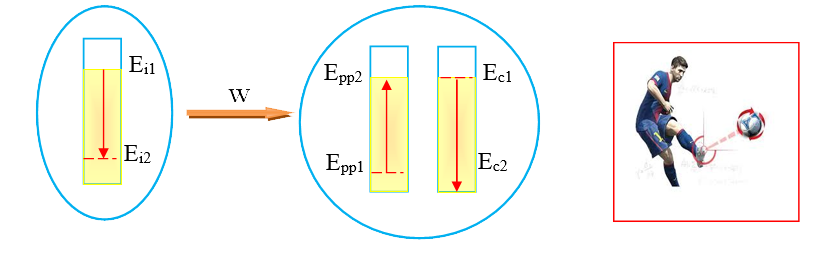

d الوضعية 2 :

 قذف كرة من طرف لاعب (بلوغ الارتفاع ألأعظمي)

كتابة العلاقة الرمزية لإنحفاظ طاقة جملة:

 الطاقة الابتدائية = الطاقة النهائية

E1 = E2



وحدة قياس الطاقة:

 تقاس الطاقة في الجملة الدولية بالجول Joule J
