الطاقة الكهربائية

I الطَّاقة والقدرة الكهربائيَّة

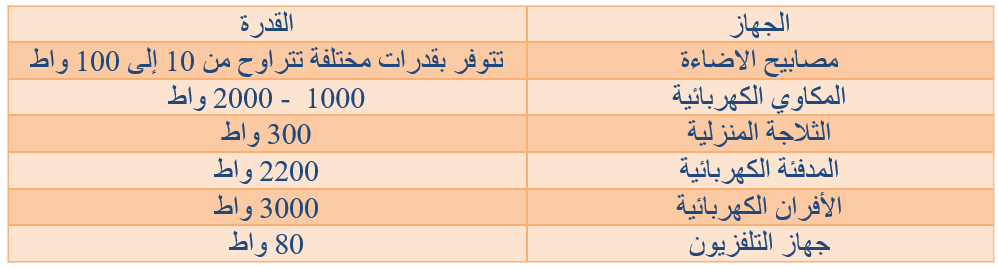

كل الأجهزة الكهربائيَّة لها قدرة كهربائية محددة القيمة ، وهذه القدرة التي تميز فعالية الأجهزة الكهربائيَّة صاحبة النوع الواحد ) الثلاجات مثلاً ( حيث أنَّها تحدد جودتها من حيث القدرة على التبريد ، فبذلك يختلف سعرها وحجمها وغير ذلك وغالباً ما نقرأ على الأجهزة الكهربائيَّة كلمة القدرة .

 إنَّ الطَّاقة الكهربائيَّة في الأسلاك  (الموصل) تتحول إلى شكل من أشكال الطَّاقة التالية :

  1.  في المصباح تتحول الطَّاقة الكهربائيَّة إلى طاقة حرارية وضوئية .
  2.  في المكواة تتحول الطَّاقة الكهربائيَّة إلى طاقة حرارية .
  3.  في المروحة تتحول الطَّاقة الكهربائيَّة إلى طاقة حركية .
مفهوم القدرة الكهربائية :

   القدرة الكهربائية مقدار فيزيائي، يعبر عن مدى تفوق جهاز كهربائي على الإضاءة أو التسخين أو غير ذلك....

وحدات القدرة :

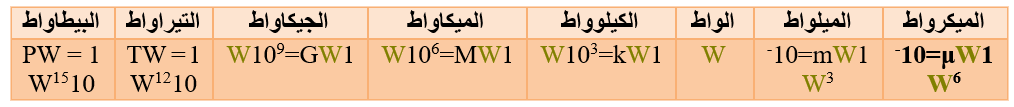

يرمز للقدرة الكهربائية بالحرف (P )و لوحدة قياسها العالمية ( الواط Watt ) بالحرف  (W) كما تستعمل مضاعفات و أجزاء الواط:

1 صيغة القدرة الكهربائية:
في التيار المستمر

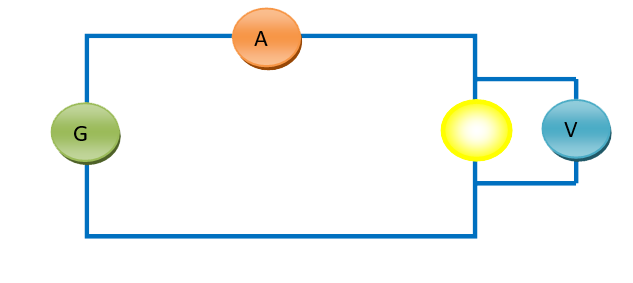

ننجز دارة كهربائية بسيطة باستعمال مصابيح مختلفة:

  •      الأومبيرمتر(A)  يقيس شدة التيار المار في المصباح
  •      الفولطمتر ( V)  يقيس التوثر المطبق بين مربطي المصباح

نقيس بالنسبة لكل مصباح التوتر بين مربطيه U وشدة التيار المار فيه I

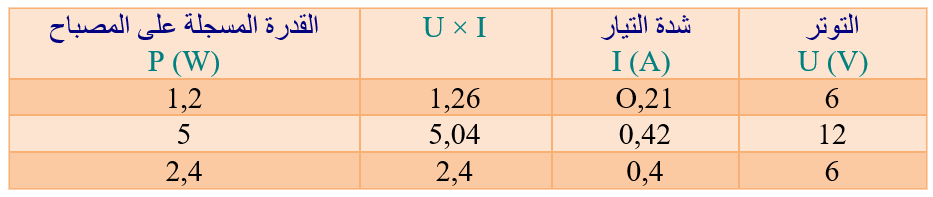

ندون النتائج المحصل عليها في الجدول التالي:



 نلاحظ أن الجداء

 يساوي تقريبا القدرة المسجلة على كل مصباح    يعبر عن القدرة الكهربائية المستهلكة من طرف جهاز كهربائي يشتغل بالتيار الكهربائي المستمر بالعلاقة:

P : القدرة الكهربائية وحدتها الواط (W)

U : التوتر بين مربطي الجهاز وحدته (V)

I :  شدة التيار المار في الجهاز وحدته (A)

  •       لا تطبق العلاقة
      في التيار المتناوب إلا بالنسبة للأجهزة التي تعتمد على التأثير الحراري (أجهزة التسخين) مثل:
  1.  المصباح
  2. و المكواة
  3. الموصلات الأومية
  •     القدرة الكهربائية المستهلكة من طرف جهاز كهربائي للتسخين مقاومته الكهربائية R هي: (لأن حسب قانون أوم)

2 مدلول المميزات الإسمية لجهاز كهربائي:

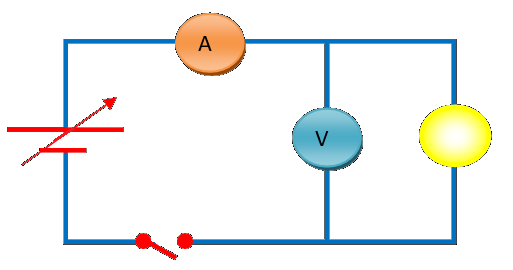

ننجز دارة كهربائية مكونة من مولد ذي توتر مستمر قابل للضبط و مصباح يحمل الإشارتين

(1,2 V -W6 )

  1. نغير توتر المولد ونقيس في كل حالة شدة التيار I  المار في المصباح والتوتر U  بين مربطيه

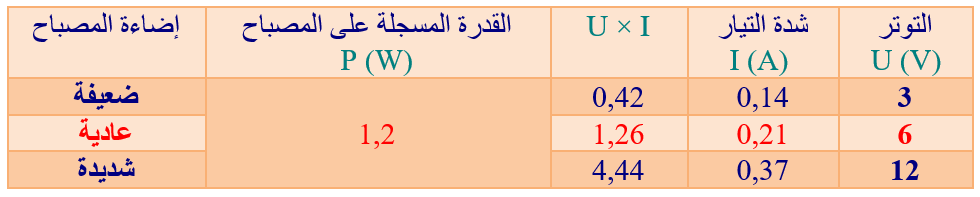

  2.  ندون النتائج المحصل عليها في الجدول التالي:



  • نلاحظ أن المصباح لايستهلك القدرة المسجلة عليه إلا إذا طبق بين مربطيه نفس توثر استعماله (6V)
  •  لا يشتغل جهاز كهربائي بصفة عادية إلا بمميزاته الإسمية المسجلة عليه :

 (التوتر الاسمي - القدرة الاسمية - شدة التيار الاسمية)

مدلول المميزات الإسمية
  •   التوتر الاسمي : توتر الاستعمال الملائم للاشتغال العادي للجهاز
  •   القدرة الاسمية : القدرة الكهربائية التي يستهلكها الجهاز عند اشتغاله تحت توتره الاسمي
  •   شدة التيارالاسمية : شدة التيار المار في الجهاز عند اشتغاله تحت توتره الاسمي



3 القدرة الكهربائية في تركيب منزلي:

     القدرة الكهربائية المستهلكة في التركيب المنزلي ( تركيب على التوازي ) تساوي مجموع القدرات التي تستهلكها الأجهزة المشتغلة في نفس الوقت

ينقطع التيار الكهربائي تلقائيا بواسطة الفاصل إذا كانت القدرة الإجمالية المستهلكة

  من طرف الأجهزة تفوق القدرة القصوى
  المسموحة في التركيب

4 - الطاقة المستهلكة من طرف جهاز تسخين
الطاقة الكهربائية

يعبر عن الطاقة الكهربائية المستهلكة من طرف جهاز تسخين خلال مدة (t) بالعلاقة:







U :  التوتر بين مربطي الجهاز وحدته  (V)

  I :  شدة التيار المار في الجهاز وحدته (A)

  t :  مدة الاشتغال وحدتها (s)

  • تتحول الطاقة الكهربائية المستهلكة من طرف جهاز تسخين الى أشكال مختلفة من الطاقة: طاقة حرارية، طاقة ضوئية ، طاقة حركية
  • الطاقة الحرارية الناتجة عن جهاز كهربائي للتسخين مقاومته الكهربائية  R هي:
