الربط على التسلسل و الربط على التفرع في دارة كهربائية

I الربط على التسلسل و الربط على التفرع في دارة كهربائية

في دارة كهربائية على التسلسل يمر التيار الكهربائي عبر ثنائيات الأقطاب الموصولة مع بعضها البعض

هل تتغير شدة التيار الكهربائي عند مرورها بأحد ثنائيات الأقطاب؟

هل هناك علاقة بين شدات التيار المارة عبر ثنائيات الأقطاب المختلفة.

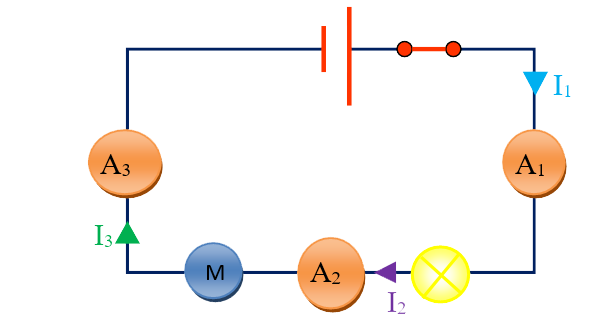

نقوم بقياسات جديدة للتيار بعد تغيير المصباح  L2 بمحرك

إن شدات التيار مختلفة عن الدارة رقم 1لكنها تبقى متساوية فيما بينها

إن شدة التيار في الدارة الموصولة على التسلسل تتعلق بنوعية ثنائيات الأقطاب لكن قانون تساوي الشدات يبقى ثابت

1 تأثير نوعية ثنائي القطب:

الدارة على التفرع مكونة من عدة فروع ما هي العلاقة بين شدات التيار المارة في هذه الفروع؟

1 - ما هي العقدة:

في دارة على التفرع جهة ثنائي القطب الموصولة على الأقل بسلكين تسمى عقدة

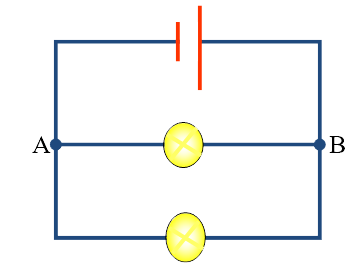

في الدارة أدناه النقطتان A ; B عبارة عن عقد

أنواع الفروع في دارة على التفرع:

هناك الفرع أو السلك الرئيسي الذي يحوي المولد و الأسلاك الثانوية التي تحمل فقط المستقبلات

مثال:

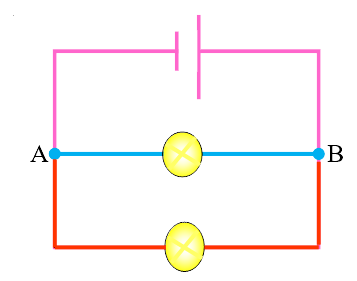

في الدارة أدناه، الفرع الرئيسي ممثل بالون الوردي، الفرع الثانوي الأول ممثل بالأزرق و السلك الثانوي الثاني بالأحمر.

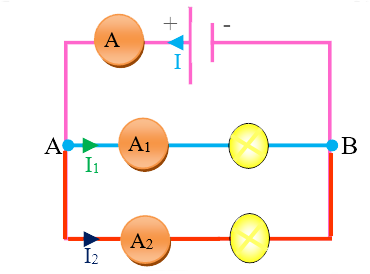

في دارة على التفرع مكونة من بطارية و مصباحين  (L1;L2) شدة التيار تقاس في كل فرع بواسطة جهاز الامبيرمتر:

الامبيرمترA يقيس شدة التيار I  في السلك الرئيسي

الأمبير متر  A2;A1 يقيسان شدة التيار في الفروع الثانوية  I2;I1

مجموع شدات التيار في الفروع الثانوية :

هذا المجموع يساوي إلى شدة التيار المارة في الفرع الرئيسي:

في الدارة الموصولة على التفرع شدة التيار في الفرع الرئيسي تساوي الى مجموع الشدات في الفروع الثانوية

2 تأثير نوعية ثنائي القطب:
3 قياس شدة التيار في ربط على التفرع :

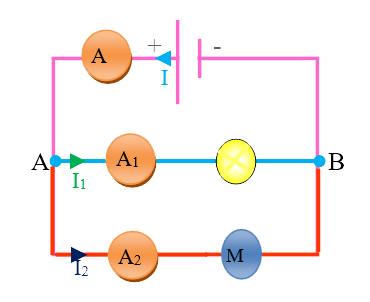

نقوم بقياسات جديدة للتيار بعد تغيير المصباح  L2 بمحرك

إن شدات التيار مختلفة عن الدارة رقم 1 لكن قانون الجمع يبقى محقق

إن شدة التيار في دارة على التفرع تتعلق بنوع ثنائيات الأقطاب الموصولة في الدارة لكن قانون جمع الشدات يبقى محقق

4 تأثير عدد ثنائيات القطب الموصولة في دارة على التفرع على شدة التيار:
5 قياس شدة التيار في دارة على التفرع:

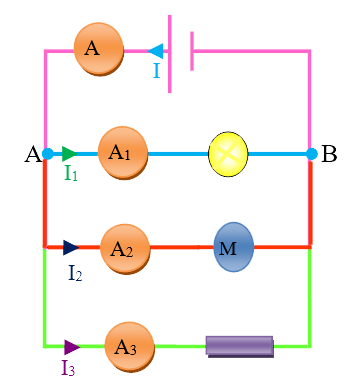

نقوم بسلسلة جديدة من القياسات بعد إضافة فرع جديد إلى الدارة يحتوي على مقاومة أومية بحيث تقاس شدة التيار I3 المار بها بواسطة جهاز الامبيرمتر  A3

إن شدات التيار في الفروع الحاملة للمصباح  L1 و المحرك الكهربائي لا تتغير في حين أن شدة التيار في الفرع الرئيسي تزيد

قانون جمع الشدات محقق دائما:

قانون جمع الشدات يبقى محقق مهما كان عدد الأجهزة الموصولة على التفرع بالدارة

كلما زاد عدد الأجهزة الموصولة على التفرع كلما زادت شدة التيار في الفرع الرئيسي للدارة.

II :قياس التوترات
1 في دارة على التسلسل :

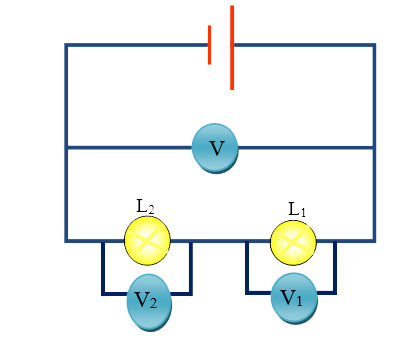

 نحقق الدارة الكهربائية التالية المكونة من مولد و مصباحين مركبين على التسلسل

  1. الفولطمتر V يقيس التوتر U بين مربطي المولد ( و أيضا بين مربطي المجموعة المكونة من المصباحين)
  2. الفولطمتر V1 يقيس التوتر  U1 بين مربطي المصباح  L
  3. الفولطمتر  V2 يقيس التوترU2 بين مربطي المصباح  L2

بعد تحديد قيم التوترات التي تشير إليها الفولطمترات الثلاث، نلاحظ أن:

 U1 +U2=U



في الربط على التسلسل يكون التوتر الكهربائي بين طرفي المولد مساويا مجموع التوترات بين العناصر المربوطة معه على التسلسل.

التوتر بين مجموعة من المستقبلات الموصولة على التسلسل في دارة كهربائية يساوي مجموع التوترات بين مربطي كل مستقبل

2 في تركيب على التفرع:

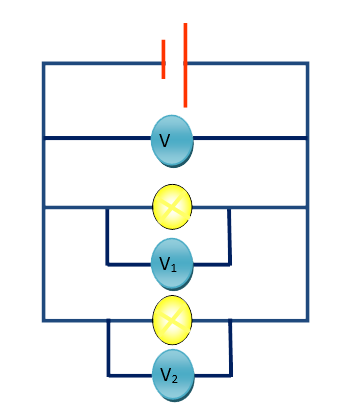

نحقق الدارة الكهربائية التالية المكونة من مولد و مصباحين مركبين على التفرع

الفولطمتر V  يقيس التوتر  Uبين مربطي المولد ( و أيضا بين مربطي المجموعة المكونة من المصباحين)

الفولطمتر V1  يقيس التوتر  1U بين مربطي المصباح L1

الفولطمتر V2  يقيس التوتر  U2 بين مربطي المصباح L2

بعد تحديد قيم التوترات التي تشير إليها الفولطمترات الثلاث، نلاحظ أن:

إن قيم التوتر بين مربطي مستقبلات موصولة على التفرع في دارة كهربائية مغلقة تكون دائما متساوية

3 انحفاظ الطاقة:

نشاط 3 نحسب استطاعة التحويل الكهربائي في مختلف العناصر الموصولة في الدارة اعتمادا على نتائج النشاط1و2

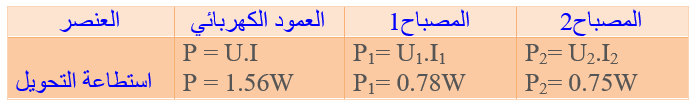

نلاحظ من الجدول أن:

وأن أيضا  P1+P2≈ P        ومنه :

 أحسب الطاقة المحولة من طرف العناصر خلال وحدة الزمن؟

في الربط على التسلسل الطاقة تبقى محفوظة.

 نحسب استطاعة التحويل الكهربائي في مختلف العناصر الموصلة في الدارة اعتمادا على نتائج النشاط1 و2

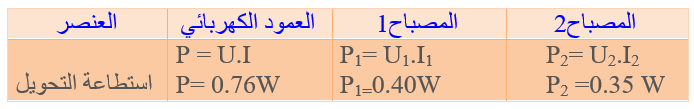

نلاحظ من الجدول أن:

 وأن أيضا
 ومنه

أحسب الطاقة المحولة من طرف العناصر خلال وحدة الزمن

في الربط على التفرع تبقى الطاقة محفوظة.
