الربط على التسلسل و الربط على التفرع في دارة كهربائية

I الربط على التسلسل و التفرع
1 الربط على التساسل
شدة التيار :

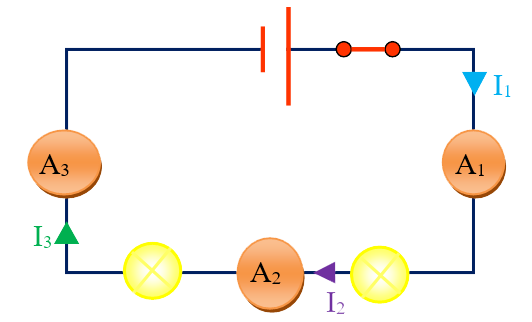

  • في دارة موصولة على التسلسل تكون قيمة شدة  التيار نفسها في كل نقاط الدارة.

  •  إن شدة التيار في الدارة الموصولة على التسلسل تتعلق بنوعية ثنائيات الأقطاب لكن قانون تساوي الشدات يبقى ثابت
  •  إن شدة التيار في الدارة الموصولة على التسلسل تتعلق بعدد ثنائيات الأقطاب لكن قانون تساوي الشدات يبقى ثابت

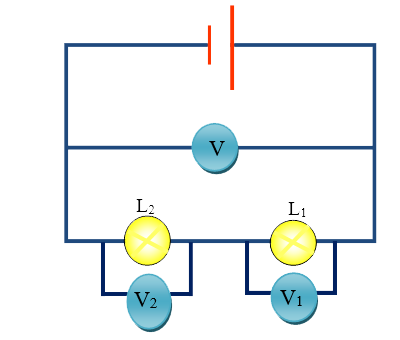

التوتر - فرق الكومون

التوتر بين مجموعة من المستقبلات الموصولة على التسلسل في دارة كهربائية يساوي مجموع التوترات بين مربطي كل مستقبل



2 الربط على التفرع
أنواع الفروع في دارة على التفرع:

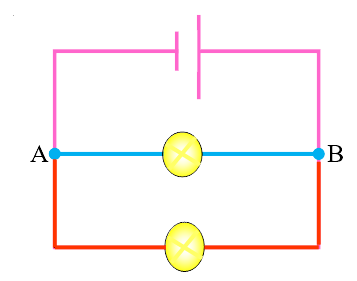

في الدارة أدناه، الفرع الرئيسي ممثل بالون الوردي، الفرع الثانوي الأول ممثل بالأزرق و السلك الثانوي الثاني بالأحمر.

هناك الفرع أو السلك الرئيسي الذي يحوي المولد و الأسلاك الثانوية التي تحمل فقط المستقبلات

مثال:

شدة التيار :

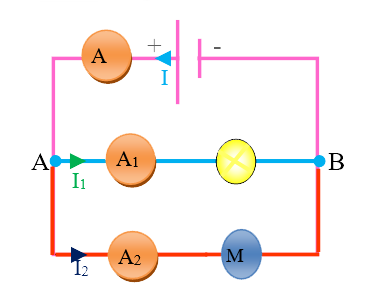

  • في الدارة الموصولة على التفرع شدة التيار في الفرع الرئيسي تساوي الى مجموع الشدات في الفروع الثانوية

  •  إن شدة التيار في دارة على التفرع تتعلق بنوع ثنائيات الأقطاب الموصولة في الدارة لكن قانون جمع الشدات يبقى محقق
  •    قانون جمع الشدات يبقى محقق مهما كان عدد الأجهزة الموصولة على التفرع بالدارة
  •   كلما زاد عدد الأجهزة الموصولة على التفرع كلما زادت شدة التيار في الفرع الرئيسي للدارة
فرق الكومون :

التوتر بين مجموعة من المستقبلات الموصولة على التسلسل في دارة كهربائية يساوي مجموع التوترات بين مربطي كل مستقبل
