تركيب الدارات الكهربائية على التسلسل و على التفرع - دارة من نوع ذهاب و إياب

I التركيب على التسلسل و التركيب على التفرع
تركيب المصابيح على التسلسل

تكون المصابيح مركبة على التسلسل إذا كانت مرتبطة الواحد  تلو الآخر مكونة مع المولد حلقة واحدة
 في الدارة الكهربائية الموصولة على التسلسل :

  1.  تنخفض قيمة التيار عند إضافة مصابيح جديدة .
  2.  تصبح المصابيح باهتة أكثر عند إضافة مصابيح جديدة .
  3.  تطفئ جميع المصابيح عند نزع إحداها أو عطبه .




تركيب المصابيح على التفرع

تكون المصابيح مركبة على التفرع إذا وصل مربطا كل مصباح مع مربطي الآخركلما زاد عدد المصابيح المركبة على التفرع احتفظت بنفس إضاءتها.
عند إزالة أو إتلاف أحد المستقبلات المركبة على التفرع فإن باقي المستقبلات تستمر في الاشتغال.
يشتمل التركيب على التفرع على أكثر من حلقة.



الدارة من نوع "ذهاب ــ اياب"

تمكن من التحكم في اشتعال المصباح من مكانين مختلفين

مثل:

الانارة المستعملة في رواق المنزل، الأماكن والمساحات ذات مدخلين، غرفة استقبال ، السلالم العمارات.

لتحقيقها نستعمل قاطعتين "ذهاب ــ اياب".

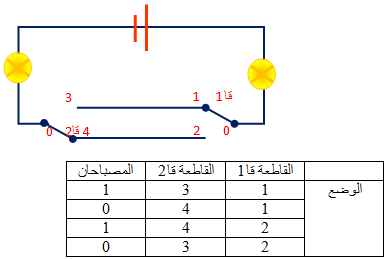

مخطط جدول الحقيقة للدارة ذهاب و اياب

نرمز لمصباح مشتعل ب : 1

نرمز لمصباح منطفئ ب : 0
