الدارة المستقصرة - ماهي الدارة المستقصرة - كيف نتجنب الدارة المستقصرة - ربط الأعمدة

I الدارة المستقصرة
1 البحث عن العطب الكهربائي

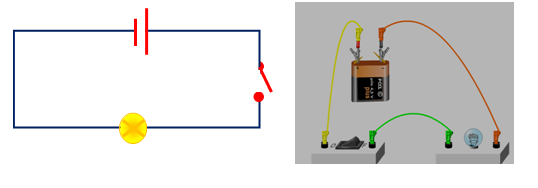

ننجز دارة كهربائية مكونة من مولد و مصباح و قاطع تيار وأسلاك توصيل:

   عدم توهج المصباح دليل على وجود خلل (عطب ) ما في هذه الدارة



 للبحث عن العطب يجب التأكد من سلامة جميع عناصر هذه الدارة ( المولد - المصباح - قاطع تيار - أسلاك توصيل )

2 Court-circuit الدارة القصيرة
نشاط 1:

نربط بين قطبي البطرية سلك ناقل كما في الصورة

بعد مدة تسخن البطارية بشدة وعندما نريد استعمالها نلاحظ أنها أصبحت عاطلة



نشاط 2:

ننجز دارة مكونة من مولد و مصباح مركبين

توهج المصباح

 الاستقصار يستهلك كل طاقة البطاري

نشاط 3:

نربط مربطي المصباح L1 بسلك موصل

ينطفئ المصباح L1  عند ربط مربطيه بسلك موصل

تسخن البطارية و بعد مدة تتلف.

نشاط 4:

ننجز دارة مكونة من مولد و مصباحين مركبين على التسلسل

توهج المصباحين

نشاط 5:

ط مربطي المصباح L1 بسلك موصل

ينطفئ المصباح L1  عند ربط مربطيه بسلك موصل بينما

 تزداد توهج المصباح L2.

عندما يصل التيار الكهربائي إلى النقطة A فإن غالبيته تمر

عبر السلك الموصل وجزء قليل منه يمر عبر المصباح مما يؤدي إلى عدم إضاءته.

ينتج عن ربط مربطي ثنائي قطب بسلك ربط حدوث دارة قصيرة

3 أخطار الدارة القصيرة

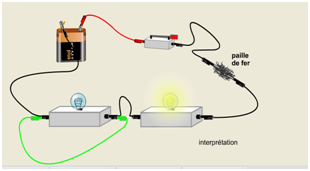

ننجز دارة مكونة من مولد و مصباحين وسلك شعيري من حديد مركبين على التسلسل

 عند حدوث الدارة القصيرة ينطفئ المصباح فتزداد شدة التيار الكهربائي الشيء الذي ينتج عنه ارتفاع درجة حرارة أسلاك الربط والعمود (احتراق السلك الشعيري الحديدي).

4 كيف نتجنب الدارة المستقصرة

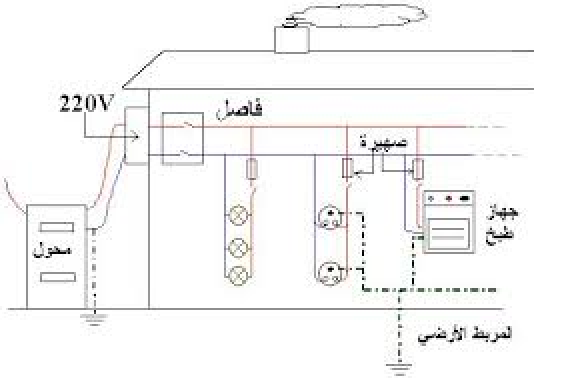

  •   للوقاية من أخطار الدارة القصيرة تستعمل  الصهيرة Fusible وهي سلك معدني ينصهر حسب  القيمة الدونية لشدة التيار
  • لوقاية الأجهزة الكهربائية يضاف في التركيب المنزلي الفاصل  Disjoncteur الذي يقطع تلقائيا التيار حين تصبح فجأة مرتفعة .

5 أخطار التيار الكهربائي

 جسم الإنسان موصل للتيار الكهربائي ، ولهذا فهو معرض لكثير من الحوادث ( حسب التو تر وحسب حالة الجسم مبلل أو جاف )  قد تؤدي إلى الحروق أو الموت أو الصعق الكهربائي، و لتفادي هذه الأخطار يجب:

  •      عدم مسك سلك عار يمر فيه تيار كهربائي.
  •      عدم استعمال أي جهاز كهربائي يوجد جزء منه في الماء.
  •      عدم محاولة إصلاح الأجهزة قبل قطع التيار.
  •      عدم ربط  عدة أجهزة كهربائية في نفس مأخذ التيار.
  •      تركيب أغطية على المآخذ الكهربائية لحماية الأطفال.

6 ربط الأعمدة:
أ ربط الأعمدة على التسلسل:
نشاط 1 :

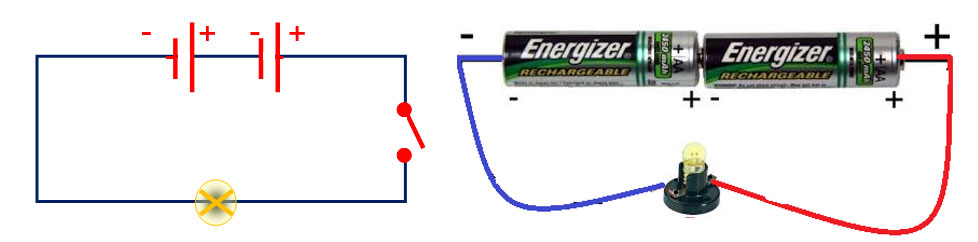

نحقق التجربة حسب مخطط الدارة الكهربائية حيث يحمل العمود الدلالة

لا يتوهج المصباح.

نشاط 2 :

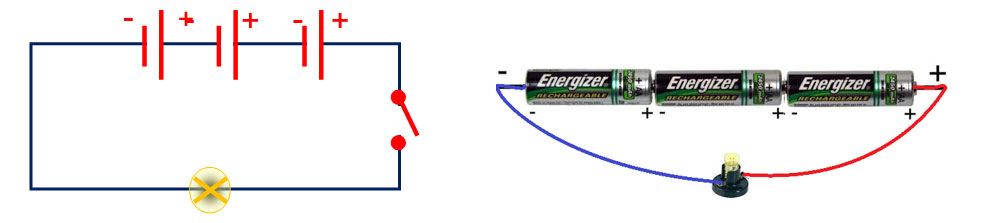

نضيف عمودا كهربائيا ثالثا مماثلا للأول ثم نغلق الدارة.

يتوهج المصباح بشكل عادي.

كي يتوهج المصباح بشكل عادي يجب أن يوصل بين قطبي عمود كهربائي موافق لدلالته.

ب ربط الأعمدة على التضاد:

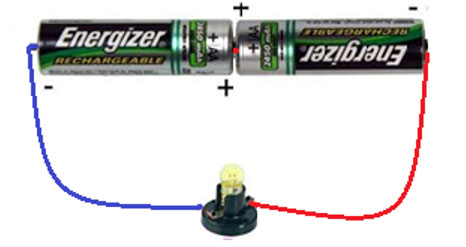

نحقق التجربة حسب مخطط الدارة الكهربائية الموضحة على الشكل.باستعمال المصباح السابق وعمودين كتب على كل منهما

لا يشتغل المصباح.

الأعمدة الموصولة على التضاد لا تمرر التيار

7 فوائد ربط الأعمدة:

من فوائد ربط الأعمدة ما يلي:

  • الزيادة في توتر الدارة الكهربائية بواسطة ربط الأعمدة على التسلسل.
  • بربط الأعمدة على التسلسل نستطيع تشغيل الأجهزة الكهربائية مثل المذياع، المصباح،آلة التصوير، مصباح الجيب.
