الجملة الميكانيكية - المقاربة الاولية للقوة كشعاع

I الجملة الميكانيكية
1 مفهوم الجملة الميكانيكية
أ ماهي الجملة الميكانيكية
النشاط الأول

 نعتبر دراجة على طريق أفقي.

يمكن اعتبار الدراجة جملة ميكانيكية في حالة حركية بالنسبة للأرض المأخوذة كمرجع للحركة.

كما يمكن اعتبار عجلة الدراجة كجملة ميكانيكية ثانية في حالة حركية بالنسبة للمرجع السابق (الأرض).

يمكن أيضا اعتبار عجلة الدراجة  كجملة ميكانيكية ساكنة مقارنة بالدراجة المأخوذة هنا كمرجع

النشاط الثاني

كأس موضوع على طاولة.

الكأس جملة ميكانيكية ساكنة بالنسبة للأرض والطاولة جملة ميكانيكية ثانية ساكنة بالنسبة للأرض ويمكن اعتبار الكأس والطاولة كجملة ميكانيكية.

يمكن للجملة الميكانيكية أن تكون جسما أو جزءا من جسم أو مجموعة أجسام وتحدد هذه الجملة بالنسبة لمحيطها المسمى الوسط الخارجي.

يمكن للجسم المكون للجملة الميكانيكية أن يكون صلبا ( كرسي) أو سائلا (ماء) أو غازا (هواء).

ب كيف أختار الجملة الميكانيكية ؟

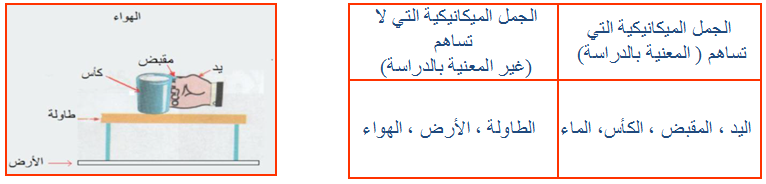

يرفع محمد الكأس السابقة بعد ملئها  بالماء من على سطح الطاولة نحدد في الجدول التالي الجمل الميكانيكية التي تساهم في هذا الفعل و الجمل الميكانيكية التي لا تساهم

2 مفهوم التأثير المتبادل بين جملتين ميكانيكيتين
أ الفعل الميكانيكي وآثاره
النشاط الأول

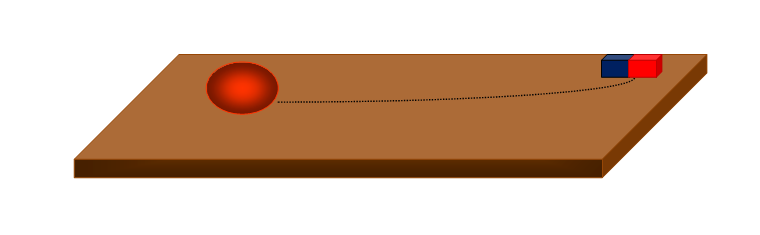

ندفع كرية حديدية فوق طاولة

عند دفع الكرية بيدنا نقول أننا أثرنا عليها بفعل ميكانيكي أدى إلى تغير حالتها الحركية.

عند اقتراب الكرية من المغناطيس تنحرف في اتجاهه.

لقد أثر المغناطيس على الكرية الحديدية بفعل ميكانيكي أدى إلى تغير مسارها.

النشاط الثاني

نضغط على كرة من العجين بأصابعنا، فنلاحظ تغير شكلها.

أثرت أصابعنا بفعل ميكانيكي على العجينة فتغير شكلها.

يمكن للفعل الميكانيكي أن يؤثر على جملة ميكانيكية فيؤدي إلى تغيير الحالة الحركية للجملة الميكانيكية

ب كيف يتم الفعل الميكانيكي
النشاط الأول

نقوم بجر عربة بواسطة خيط.

الخيط أثر بفعل ميكانيكي على العربة.

الخيط أثر بفعل ميكانيكي على العربة بالتلامس ويكون تأثيره متموضعا في نقطة.

النشاط الثاني

نقرب مغناطيسا من مسمار حديدي فنلاحظ أن المسمار ينجذب نحو المغناطيس.

أثر المغناطيس على المسمار بفعل ميكانيكي عن بعد ويكون تأثير الفعل الميكانيكي موزعا على عدة نقاط.

تؤثر الجمل الميكانيكية على بعضها البعض بأفعال ميكانيكية وهي نوعان:

أفعال ميكانيكية تلامسية

أفعال ميكانيكية بعدية

يكون تأثير الأفعال الميكانيكية متموضعا أو موزعا على سطح الجملة الميكانيكية.

3 التأثير المتبادل بين جملتين ميكانيكيتين

يمثل الشكل المقابل حجرا معلقا بخيط مثبت بحامل.

نمثل بمخطط أجسام متأثرة التأثيرات( الأفعال) المتبادلة بين مختلف الجمل الميكانيكية.

الهدف من هذا المخطط هو تحديد الجملة الميكانيكية وإحصاء كل التأثيرات المتبادلة بين الجملة الميكانيكية محل الدراسة ومحيطها.

ويتم رسم المخطط وفق مايأتي:

تمثل كل جملة ميكانيكية باسمها مكتوب داخل فقاعة بيضوية الشكل.

تمثل الأفعال الميكانيكية (القوى) المؤثرة بخط متصل إذا كان التأثير بالتلامس وبدون احتكاك وعند وجود الاحتكاك

تمثل الأفعال الميكانيكية (القوى) المؤثرة بخط متقطع إذا كان التأثير عن بعد

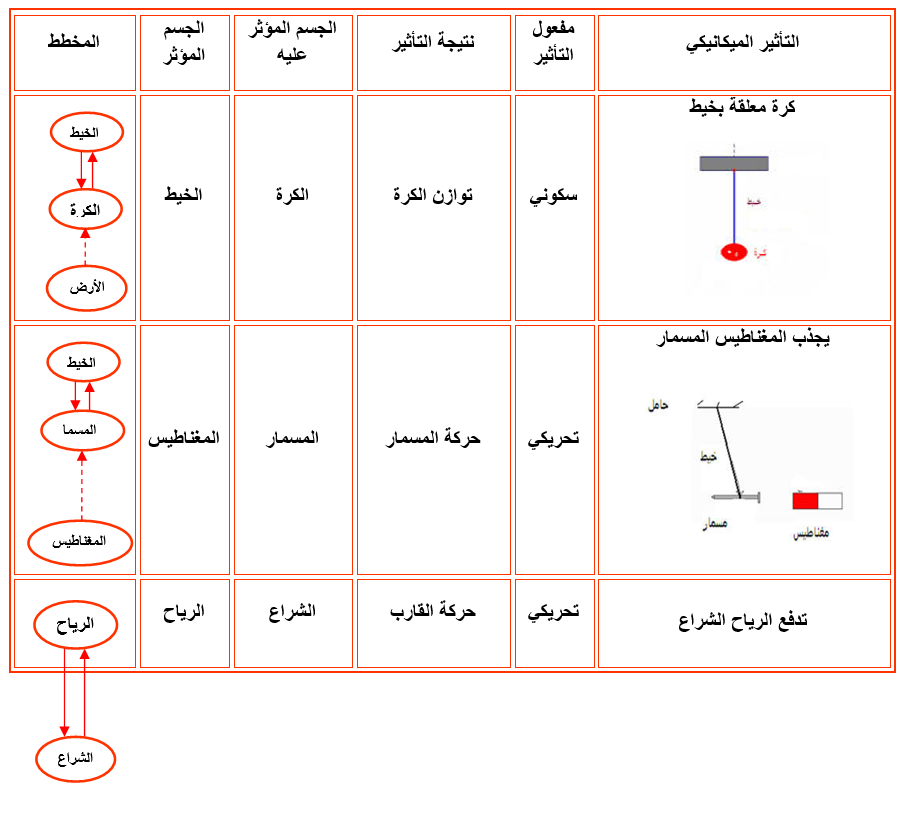

أمثلة لبعض التأثيرات الميكانينية

الجملة الميكانيكية هي جسم أو جزء من جسم أو مجموعة أجسام.

عندما نحدد بدقة الجملة الميكانيكية فكل ما عداها يعتبر وسطا خارجيا.

عندما تؤثر جملة ميكانيكية أولى في جملة ميكانيكية ثانية بفعل ميكانيكي فإن الجملة الثانية تؤثر في نفس اللحظة بفعل ميكانيكي في الجملة الأولى وهذا ما يدعى بالتأثير المتبادل بين جملتين ميكانيكيتين.

عندما تؤثر جملة ميكانيكية بفعل ميكانيكي على جملة ميكانيكية أخرى تؤدي إلى تحريكها أو ايقافها أو تغيير مسارها أو شكلها.

تؤثر الجمل الميكانيكية في بعضها  بأفعال ميكانيكية إما عن بعد أو بالتلامس ويكون تأثيره موزعا على سطح الجملة أو متموضعا في نقطة.

II المقاربة الأولية للقوة كشعاع
تعريف القوة

القوة كائن فيزيائي مجرد تعرف بمفعوليها التحريكي والسكوني وهي كل سبب قادر على :

  •  تحريك جسم أو تغيير حركته أو مساره:مفعول تحريكي.
  •  تشويه جسم أو إبقائه في حالة توازن :مفعول سكوني



أصناف القوى

تصنف القوى إلى صنفين

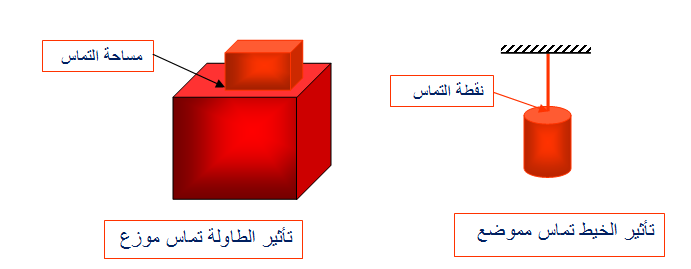

فعل تلامسي
  •  عندما يكون الجسم المؤثر في تماس مع الجسم المؤثر عليه نقول أنه يطبق عليه فعل تلامسي.
  •  تكون فعل تلامسي   موضعية إذا تم التماس بين المؤثر والمؤثر عليه في مساحة صغيرة جدا يمكن اعتبارها نقطية.

          وتكون  موزعة إذا تم التماس في مساحة كبيرة.

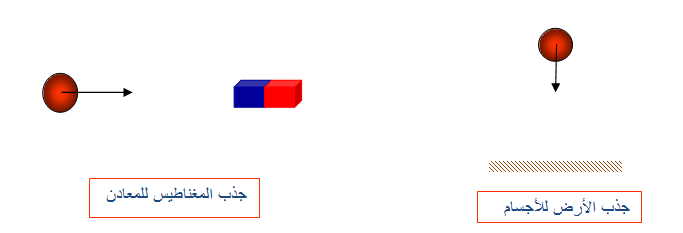

فعل بعدي

عندما يكون الجسم المؤثر بعيدا عن الجسم المؤثر عليه نقول أنه يطبق عليه فعل بعدي

مميزات شعاع القوة

من خلال ملاحظاتنا للقوى المطبقة على جسم معين،نستنتج أن نتيجة التأثير تتعلق دائما بموضع التأثير ،إتجاهه ، منحاه و شدة فعله  أي الجهد المبدول.ونعبر عن ذلك بالمميزات التالية

الحامل

(منحى الفعل) وهو المستقيم الذي تؤثر وفقه القوة.

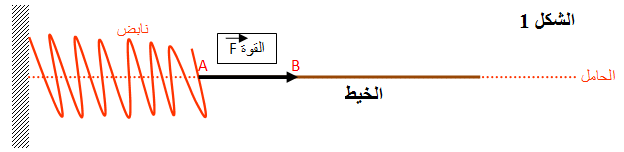

في المثال (شكل1) الحامل هو الخط المستقيم الأفقي الذي يشمل الخيط.

الجهة

هي جهة الفعل أي جهة تأثير القوة.

في المثال الأول جهة تأثير القوة من اليسار إلى اليمين، أي منA  نحو B



الطويلة: الشدة



مقدار قابل للقياس،يعبر عن درجة العنف أو الجهد المبذول أثناء تطبيق القوة.تقاس بواسطة جهاز الدينامومتر وحدتها الأساسية Newtonهي النيوتن ونرمز لها بالحرف

 تتناسب طويلة الشعاع الممثل للقوة مع قيمة القوة المطبقة نمثل في الشكل المقابل القوة التي ينطح بها الفيل الحيوان الآخر والمقدرة بـ:6000نيوتن.

القوة:  6000=



هنا يجب أن نستخدم سلم رسم مناسب لرسم مثل هذا الشعاع  نعتبر كل 2000 نيوتن ممثلة ب 1cm كما يلي:

2000N

1cm
6000N
xcm

منه


الشعاع الذي نرسمه سيكون طوله cm 3

قياس قيمة القوة

يمكننا قياس القوى الصغيرة باستخدام الميزان النابضي (دينامومتر أو ربيعة)، فلو عُلِّقَ ثقل ما في أسفل النابض فإن طوله يزداد بمقدارٍ معين ، وتتناسب الزيادة في طول النابض طردياً مع القوة لأنه عند زيادة القوة فإن استطالة النابض تزداد ، وبذلك تزداد قراءة  الميزان النابضي .

وحدة القوة

النيوتن ( ( N هو وحدة قياس القوة في النظام العالمي للوحدات .  ويُعرّف النيوتن على أنه :

سميت وحدة نيوتن على اسم العالم اسحاق نيوتن الذي عاش قبل 300 عام.

بعض أنواع الدينامومتر

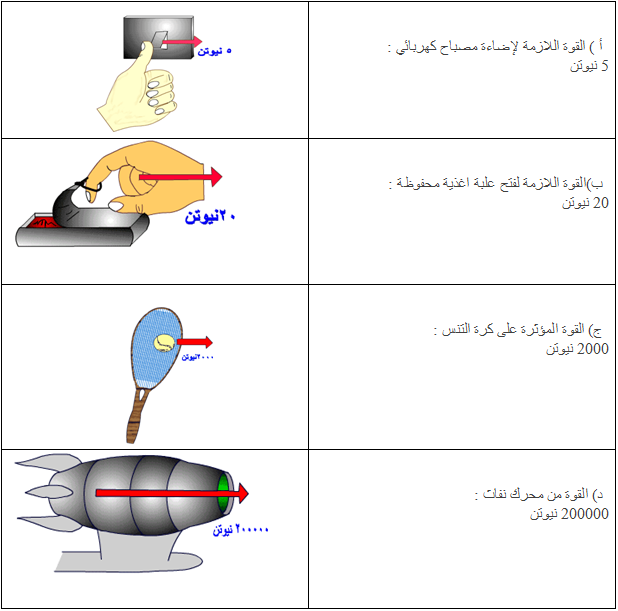

كم تحتاج من القوة ؟

يختلف مقدار القوة التي قد تكون دفعاً أو سحباً باختلاف استخداماتها كما في الأمثلة التالية :

حقيقة

تستيطع النملة الجذب بقوة 1/ 1000 نيوتن , وتستطيع السيارة الدفع بقوة 5000 نيوتن, بينما يبذل الصاروخ قوة مقدارها 30 مليون نيوتن ليصل إلى القمر .

عندما تؤثر جملة ميكانيكيةعلى جملة ميكانيكيةبفعل ميكانيكي فإننا ننمذج هذا التأثير بقوة يرمز لهاFA/B

نمثل هذه القوة بشعاع بدايته الجملةويتميز بـ:

الحامل: وهو المستقيم الذي تؤثر وفقه القوة.

الجهة: وهي جهة تأثير القوة.

الطويلة: تتناسب طويلة الشعاع الممثل للقوة مع شدة ( قيمة) هذه القوة.

تقاس شدة القوة في الجملة الدولية للوحدات بالنيوتن وجهاز قياسها هي الربيعة.

عندما تكون شدة القوة كبيرة أو صغيرة جدا فإننا نستعمل سلم تصغير أو تكبير لرسم  الشعاع الممثل لها بشكل ملائم.
