التوتر و التيار الكهربائيان المتناوبان

I التوتر والتيار الكهربائيان المتناوبان

ما نوع التيار الكهربائي المحرض الناتج ؟

معاينة التيار المنتج بمغناطيس و وشيعة

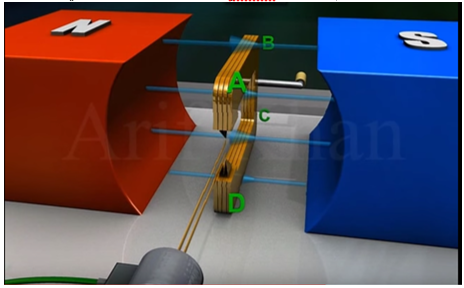

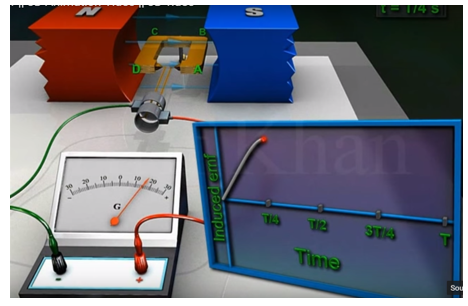

نثبت مغناطيسا في وضع أفقي نضع بين فكي المغناطيس وشيعة متصلة براسم اهتزاز مهبطي مع تشغيل المسح الأفقي.

ماذا نلاحظ على راسم الاهتزاز ألمهبطي بعد تدوير الوشيعة بين فكي المغناطيس؟

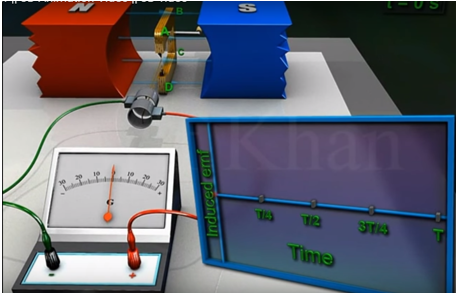

الوشيعة في وضع أفقي جهاز الغلفانومتر يشير إلى الصفر

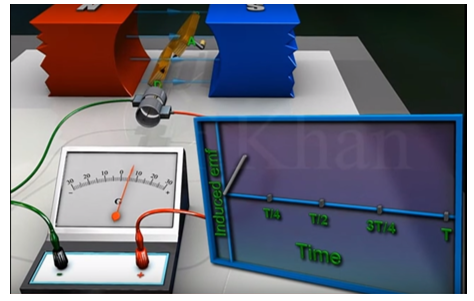

عندما تدور الوشيعة بثمن دورة نحو اليمين (الضلع AB للو شيعة من جهة القطب الجنوبي للمغناطيس) يشير الغلفانومتر إلى قيمة موجبة ويتشكل خط منحني على شاشة راسم الاهتزاز ألمهبطي

عندما تتم الوشيعة ربع دورة نحو اليمين يصل المنحنى إلى أقصى ارتفاع له

عندما تتم الوشيعة النصف دورة يعود جهاز الغالفانومتر إلى الصفر

تواصل الوشيعة دورانها حتى يصبح الجزء  AB مقابلا للقطب الشمالي للمغناطيس فيشير جهز الغلفانومتر إلى قيمة سالبة

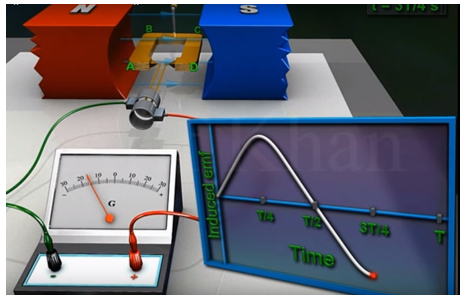

يصل المنحنى إلى أقصى قيمة سالبة له عند انجاز الوشيعة ثلاثة أرباع الدورة

عندما يعود الضلع AB إلى الوضع الابتدائي تكون الوشيعة قد أكملت دورة كاملة

نلاحظ على شاشة راسم الاهتزاز ألمهبطي  Oscilloscope  خطا منحنيا

:للتوتر الكهربائي المنتج بهذه الطريقة جهتان متعاكستان.

نسمي التيار الكهربائي المنتج بهذه الطريقة بالتيار المتناوب.

1 طبيعة التيار الكهربائي المنتج :

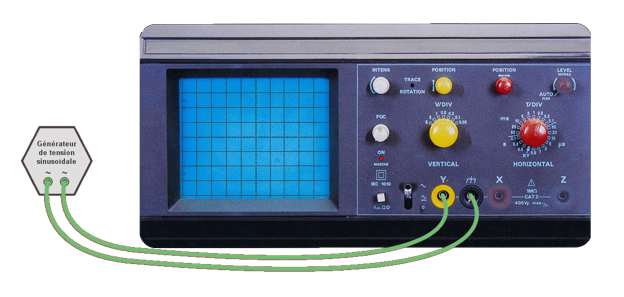

لمعاينة تغير التوتر الكهربائي بين مربطي مولد للتيار المتناوب بدلالة الزمن نستعمل جهاز راسم  التذبذب  Oscilliscope

2 أثر التيار الكهربائي المستمر على صمام كهربائي:

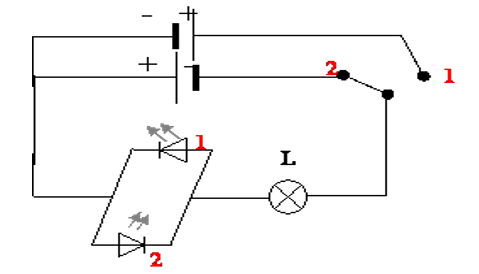

نحقق الدارة الكهربائية المبينة على المخطط المقابل ثم نغلق القاطعة في الوضع1 ثم في الوضع

عند غلق القاطعة في الوضع 1 يمر التيار في الصمام الأول.
عند غلق القاطعة في الوضع 2 يمر التيار في الصمام الثاني

نستنتج أن التيار الكهربائي يمر في الصمام في جهة واحدة.
للتيار الكهربائي المستمر اتجاه واحد.

3 أثر التيار الكهربائي المتناوب على صمام كهربائي :

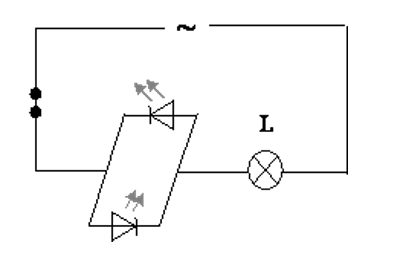

نحقق الدارة الكهربائية المغذاة بتيار كهربائي متناوب.
نغلق الدارة الكهربائية.

نلاحظ مرور التيار الكهربائي في الصمامين واشتغالهما بالتناوب.

نستنتج أن التيار الكهربائي المتناوب يسري في ناقل كهربائي بالتناوب في جهتين متعاكستين.

4 التوتر الكهربائي المتناوب (وسائل القياس):
النشاط الأول

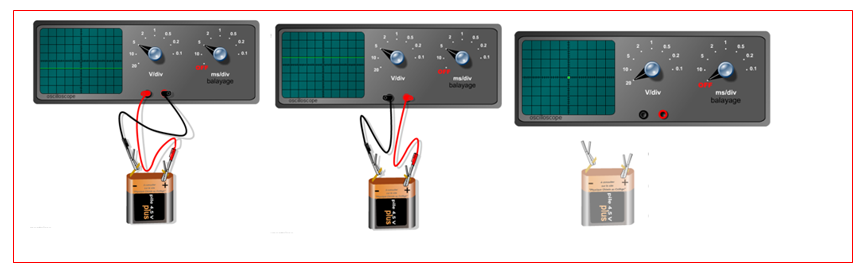

  نصل القطب السالب (-) لعمود مسطح بهيكل راسم التذبذب والقطب الموجب (+)بالمدخل (Y)

نلاحظ على شاشة راسم التذبذب منحنى عبارة عن خط أفقي مواز لمحور الزمن.

 إن الخط الأفقي يدل على أن التوتر بين قطبي هذا  العمود توثر مستمر، أي أن قيمته لا تتغير خلال الزمن وبالتالي فإن هذا العمود ينتج تيارا مستمرا.

 عند عكس الربط بين قطبي العمود ينزل الخط الأفقي إلى أسفل الشاشة

النشاط الثاني:

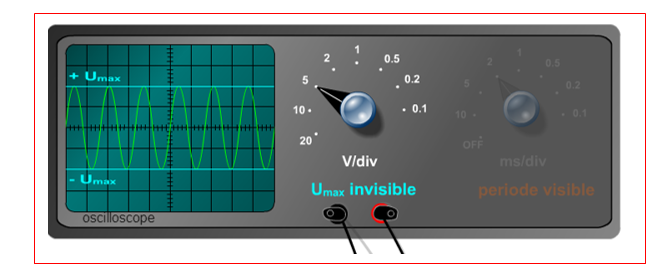

عندما نصل مدخلي راسم التذبذب  بمحول مرتبط بمأخذ التيار المنزلي نلاحظ تموجات منتظمة ومماثلة حول محور الزمن وتتكرر أثناء مدد زمنية متساوية كما أن المنحنى عبارة عن منحني جيبي.

نقول أن هذا التوتر توثر متناوب جيبي، قيمته تتغير خلال الزمن وبالتالي فإن هذا المولد ينتج تيارا متناوبا جيبيا.

  • التوتر الكهربائي المنزلي توثر متناوب جيبي
  •  يرمز للتيار المستمر( Direct Courant ) بالرمز ( DC ).
  • يرمز للتيار المتناوب ( Alternatif Courant ) بالرمز ( AC ).

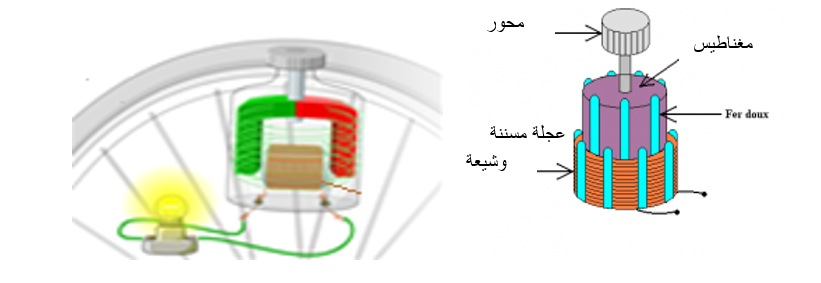

5 دينامو الدراجة:

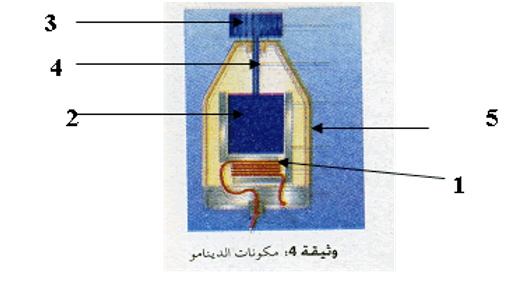

أ مكونات الدينامو :

يتكون الدينامو أساسا من

  1. الو شيعة : عبارة عن سلك نحاسي معزول وملفوف حول نواة من الحديد اللين
  2. مغناطيس :يكون على شكل أسطوانة
  3. العجلة : وظيفتها نقل الحركة الدورانية من عجلة الدراجة إلى الوشيعة
  4. الهيكل : يصنع من البلاستيك الصلب وظيفته حمل وحماية الأجزاء الداخلية للدينامو
ب مبدأ عمل المنوب الكهربائي ـ دينامو الدراجة ـ

عندما تدور عجلة الدراجة فإنها تلمس مسنن الدينامو و بالتالي يدور المغناطيس حول الوشيعة الملفوفة بصفائح من الحديد اللين بهدف زيادة شدة الحقل المغناطيسي فيتولد فيها تيار كهربائي متحرض يمر في مصباح صغير الدلالة فيتوهج

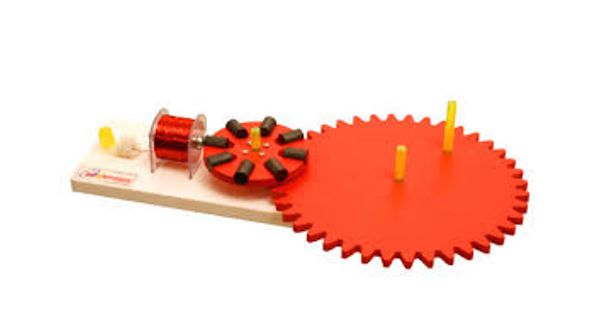

6 إنتاج التيار الكهربائي بعدة مغانط :

يكون شكل المغناطيس الذي يوجد بالدينامو : على شكل أسطوانة

- يحتوي هذا المغناطيس على ثمانية أقطاب حيث  يمكن التعرف على عدد أقطاب المغناطيس المكون للدينامو بوضع المغناطيس على ورقة ثم نقرب أحد أقطاب الإبرة المغناطيسية من المغناطيس
ثم نعلم نقطة فوق المغناطيس ثم ندر المغناطيس ببطء حول الإبرة إلى أن تنحرف  ثم نعلم نقطة ثانية على المغناطيس ،بنفس الطريقة إلى أن تصل إلى النقطة الأولى.

- عندما تدور عجلة الدراجة الملامسة لعجلة الدينامو فإنها تؤدي إلى دوران الوشيعة المغمورة في الحقل المغناطيسي لقطعة المغناطيس مما يؤدي إلى إنتاج تيار كهربائي متحرض يستخدم لتغذية مصباح الدراجة

- عندما ندور الجزء الدوار للدينامو باليد فإننا لا نلاحظ توهج المصباح الكهربائي لأن شدة التيار المنتجة صغيرة

- عند إعادة التجربة السابقة مع استبدال المصباح بكاشف التيار نلاحظ انحراف المؤشر

توجد الأقطاب المغناطيسية دائما مزدوجة ، وبناء على ذلك يكون أصغر عدد أزواج أقطاب  ((1القطب الشمالي + 1 القطب الجنوبي). بالمثل يكون عدد الأقطاب  . وإذا كان لدينا آلة كهربائية ذات أربعة أقطاب فيكون فيها عدد أزواج أقطاب = 2

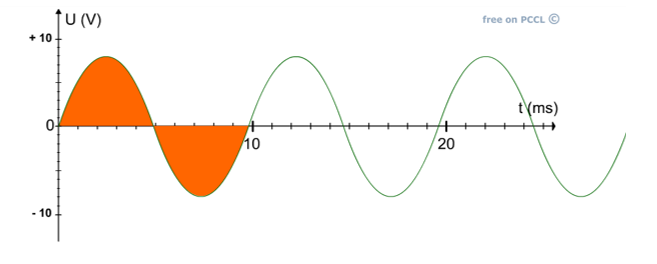

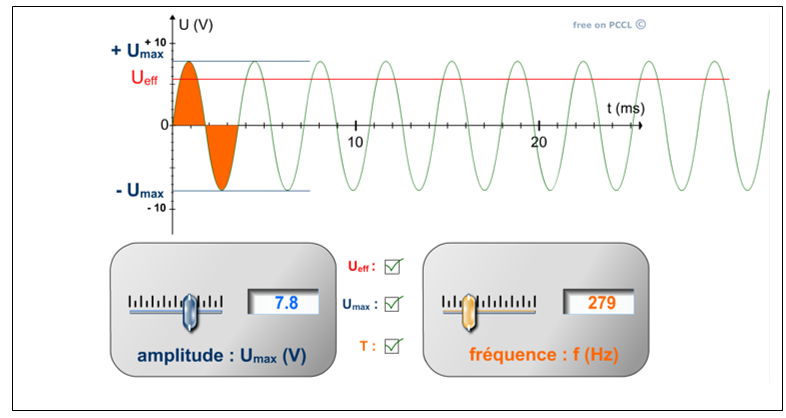

7 خاصيات التوتر المتناوب الجيبي:

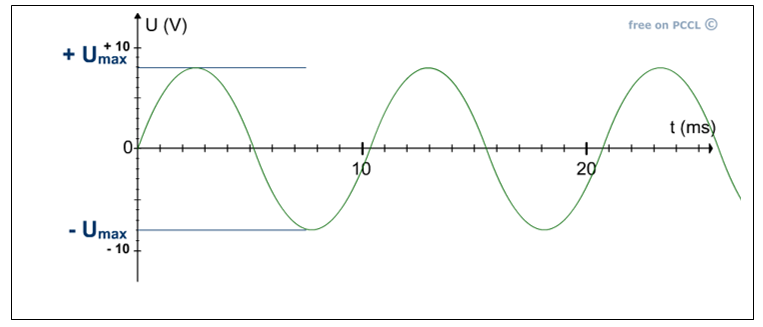

أ القيمة العظمى valeur maximale:

تمثل القيمة العظمى

  لتوثر متناوب جيبي أكبر قيمة يأخذها التوتر، وحدتها الفولط
، وتحسب بالعلاقة:

التوتر الاعظمي = عدد التدريجات

 الحساسية الرأسية

   نجد :

ب الدور période

دور توتر

 هو المدة الزمنية التي يستغرقها هذا التوتر لاسترجاع نفس القيمة وفي نفس المنحى، وحدته الثانية
.

الدورعدد التدريجات × الحساسية الأفقية

     نجد :

ت التواتر fréquence :

تردد التوتر

  يمثل عدد الأدوار في الثانية، وحدته الهرتز $$ (Hz)$$،

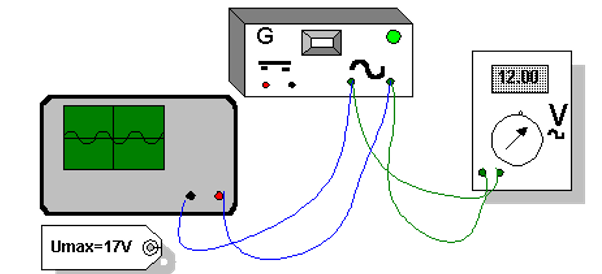

  القيمة المنتجة للتوتر هي تلك القيمة التي يشير إليها جهاز الفولطمتر عند ربطه بين قطبي مولد تيار متناوب جيبي

  القيمة المقاسة بواسطة الفولطمتر

 وهي تخالف القيمة العظمى للتوتر

ث شدة التيار المتناوب الجيبي

  شدة التيار المتناوب الجيبي هي أيضا متناوبة جيبية يميزها دورها

 وترددها  $$( f )$$  اللذان هما دور وتردد التوثر، وتميزها

    كذلك قيمة عظمى

  وقيمة منتجة
  يتم قياسها باستعمال جهاز الأمبيرمتر.

  العلاقة بين القيمة العظمى والقيمة المنتجة لشدة التيار المتناوب الجيبي هي:



8 حساب التواتر :



9 العلاقة بين التوتر المنتج و التوتر الأعضمي :

  القيمة المقاسة بواسطة الفولطمتر

 وهي تخالف القيمة العظمى للتوتر
 وبحساب النسبة
 نجد

  إذن العلاقة بين التوتر الاعظمي والتوتر المنتج هي:
