التوتر و التيار الكهربائيان المتناوبان

I التوتر والتيار الكهربائيان المتناوب ألجيبي

لمعاينة تغير التوتر الكهربائي أو شدة التيار بين مربطي مولد للتيار بدلالة الزمن نستعمل جهاز راسم  التذبذب

1 بيان التيار المستمر على جهاز راسم التذبذب

نصل القطب السالب (-) لعمود مسطح بهيكل راسم  التذبذب والقطب الموجب  (+) بالمدخل


 نلاحظ على شاشة راسم التذبذب منحنى عبارة عن خط أفقي مواز لمحور الزمن.
 إن الخط الأفقي يدل على أن التوتر بين قطبي هذا  العمود  لا تتغير خلال الزمن وبالتالي فإن هذا العمود ينتج تيارا مستمرا.



عند عكس الربط بين قطبي العمود ينزل الخط الأفقي إلى أسفل الشاشة

2 بيان التيار المستمر على جهاز راسم التذبذب

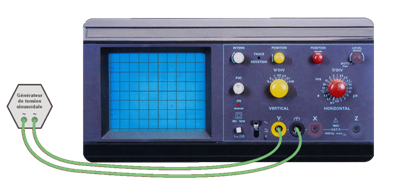

عندما نصل مدخلي راسم التذبذب  بمحول مرتبط بمأخذ التيار المنزلي نلاحظ تموجات
 منتظمة ومماثلة حول محور الزمن وتتكرر أثناء مدد زمنية متساوية كما أن المنحنى عبارة عن منحني جيبي.
 نقول أن هذا التوتر توثر متناوب جيبي، قيمته تتغير خلال الزمن وبالتالي فإن هذا المولد ينتج تيارا متناوبا جيبيا.



دور توتر

هو المدة الزمنية التي يستغرقها هذا التوتر لاسترجاع نفس القيمة وفي نفس المنحى، وحدته الثانية

.

الدور = عدد التدريجات × الحساسية الأفقية

التواتر
é

تردد التوتر

  يمثل عدد الأدوار في الثانية، وحدته الهرتز
  ويعبر عنه بالعلاقة



القيمة العظمى للتوتر

التوتر الاعظمي = عدد التدريجات × الحساسية الرأسية



القيمة المنتجة للتوتر

هي تلك القيمة التي يشير إليها جهاز الفولطمتر عند ربطه بين قطبي مولد تيار متناوب جيبي

3 العلاقة بين القيمة المنتجة والعظمى للتيار



4 شدة التيار المتناوب الجيبي

شدة التيار المتناوب الجيبي هي أيضا متناوبة جيبية يميزها دورها

وترددها
اللذان هما دور وتردد التوثر، وتميزها كذلك قيمة عظمى
 وقيمة منتجة
 يتم قياسها باستعمال جهاز الأمبيرمتر.
العلاقة بين القيمة العظمى والقيمة المنتجة لشدة التيار المتناوب الجيبي هي
