الامن الكهربائي

I الأمن الكهربائي
1 المأخذ الكهربائي
نشاط1

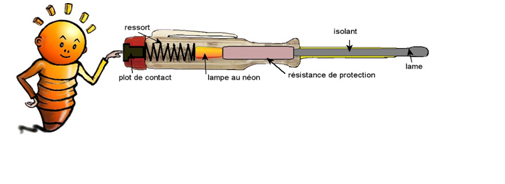

عند معاينة المأخذ نلاحظ أنه  يتكون من 3 أطراف. نلمس الأطراف الثلاثة للمأخذ باستعمال مفك كاشف

  بوضع الإبهام على طرفه.

  • عند لمس الطرف1 يتوهج مصباح  المفك الكاشف.
  • عند لمس الطرف 2 لا يتوهج مصباح  المفك الكاشف.
  • عند لمس الطرف 3 لا يتوهج مصباح  المفك الكاشف.
نشاط2

نقيس باستعمال جهاز فولطمتر التوتر الكهربائي بين أطراف المأخذ مثنى مثنى.

  • بين الطرفين 1و2 يشير الفولطمتر إلى 220 فولط.
  • بين الطرفين 2و3 يشير الفولطمتر إلى 0 فولط.
  • بين الطرفين 1و3 يشير الفولطمتر إلى 220 فولط.

للمأخذ الكهربائي 3 أطراف غير متماثلة.

  • الطرف1 يدعى الطور
      لونه الاصطلاحي أحمر ويمكن الكشف عنه بالمفك الكاشف.
  • الطرف 2 يدعى
    الحيادي  لونه الاصطلاحي أزرق عند لمسه بالكاشف لا يتوهج.
  • الطرف 3 يدعى المأخذ الأرضي
    لونه الاصطلاحي أخضر وأصفر.
2 تركيب القاطعة

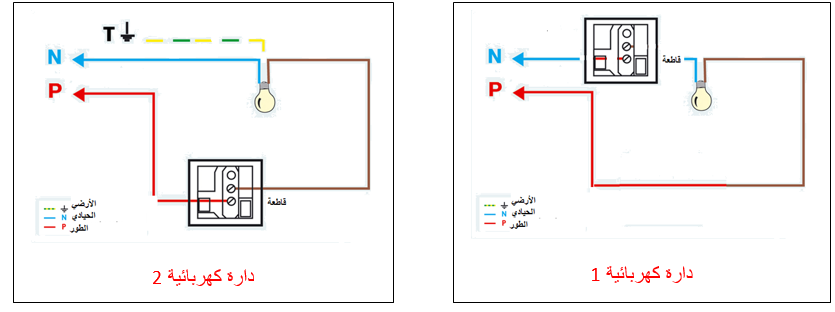

في التركيبة الكهربائية 1 وصلت القاطعة على السلك الحيادي ووصلت في التركيبة 2 على سلك الطور.



عند تركيب أو نزع المصباح في الدارة الأولى فإن خطر الإصابة بالصدمة الكهربائية قائم حتى ولو كانت القاطعة مفتوحة لأن المصباح موصل مباشرة بسلك الطور، أما في التركيبة الثانية فإنه يمكن نزع أو تركيب المصباح بفتح القاطعة في مأمن من الإصابة بالصدمة لأن فتح القاطعة يعزل المصباح عن سلك الطور.

3 الحماية من أخطار التيار الكهربائي
وسائل الأمان الكهربائي

وسائل تستخدم لحماية الأجهزة الكهربائيَّة من الإرتفاع المباشر لقيمة التَّيَّار الداخل إليها ، مما يؤدي إلى تجنب الحرائق

a دور المنصهرة$$Fusible$$

سلك فلزي ، يصنع بحيث لا يتحمل تياراً تزيد قيمته عن حد معين ، فإذا زاد التَّيَّار عن هذا الحد ، فإنَّه يسخن لدرجة كافيه لانصهاره توصل المنصهرات في سلك الطور ( فتفتح الدارة) بمجرد مرور تيار كهربائي تتجاوز شدته حدا معينا نجده مسجل عليها. ورمزها

تفتح المنصهرة الجزء من الدارة الذي تجاوزت فيه شدة التيار المار الحد المسموح به أما باقي الدارة فتبقى مشتغلة  وتختلف المنصهرات من حيث شدة التيار الذي تسمح بمروره عبر سلكها.

b استعمال القاطع التفاضلي$$Disjoncteur différentiel $$ والمأخذ الأرضي

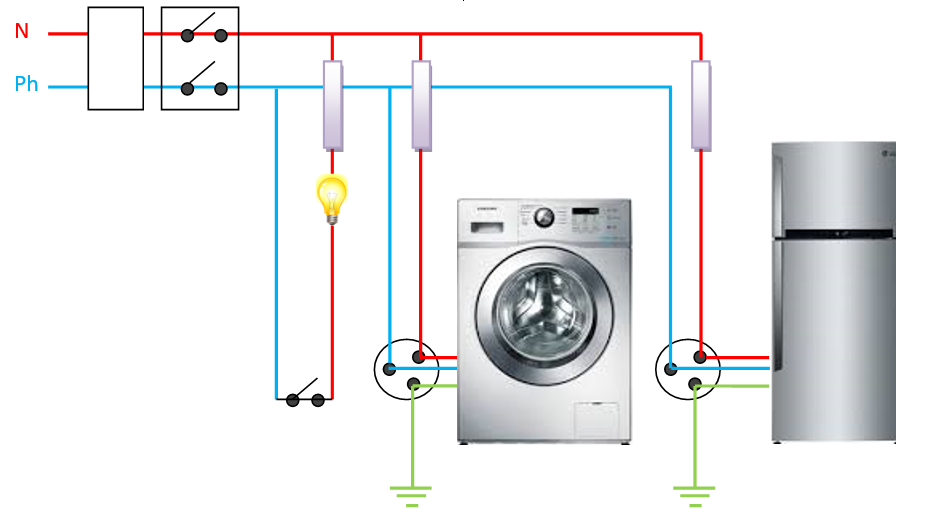

في بعض الأحيان يحدث أن يلمس الطور مباشرة الهياكل المعدنية لبعض الأجهزة الكهربائية(ثلاجات، غسالات) فيشكل ذلك خطرا على مستعمليها عند لمسها.

في حالة عدم وجود مأخذ أرضي:بمجرد لمس هذه الأجهزة تتسرب الكهرباء عبر جسم الإنسان الشيء الذي يسبب له صدمة كهربائية غير محمودة العواقب ولتفادي ذلك تزود الشبكات بمأخذ أرضي وقاطع تفاضلي.

في حالة وجود المأخذ الأرضي: في الحالات العادية تكون شدة التيار الكهربائي المار في الطور هي نفسها المارة في الحيادي.

عند حدوث تسرب كهربائي إلى هيكل غسالة مثلا يفرغ المأخذ الأرضي المتصل به جزءا من هذا التيار نحو الأرض.

يقارن القاطع التفاضلي بين شدة التيار المار في الطور والحيادي فإذا وجد أن شدة التيار في الحيادي أقل من شدة التيار في الطور- نتيجة تسربه عبر الهيكل والمأخذ الأرضي إلى الأرض- فإنه يقطع التيار آليا مجنبا الأشخاص خطر التكهرب.

يختلف قاطع تفاضلي عن آخر في شدة حساسيته لفرق شدة التيار بين الطور والمحايد والتي تتراوح بين

وكلما كانت قيمة الحساسية هذه صغيرة كانت الشبكة الكهربائية أكثر أمنا.

c الارضي$$(Earthing)$$
  1. واحدة من وسائل الأمان عن طريق التوصيل بالأرض وتعرف باسم التأريض .
  2. تهدف لحماية الإنسان من خطر الصدمة الكهربائيَّة عند ملامسة جسم الإنسان لأجهزة كهربائية سلك الطور بها يلامس جسمها .
  3. الإنسان (درست في السنة الاولى الدارة المستقصرة وتعلمت أن التيار الكهربائي يسلك دوما الطريق المختصر أي الأقل مقاومة).
  4. يتم إنجاز نظام التأريض عن طريق حفر حفرة طولها يقارب 81 سنتيميتر ، تملأ بالفحم ورمل ونشارة الخشب ويدفن فيها قضيب نحاسي طوله 1.5  متر تقريباً ، يوصل بسلك نصف قطره 15 ملم ، توصل معه القوابس الكهربائيَّة في المنزل .
  5. يجب تكبير مساحة مقطع سلك التأريض وتقليل طوله ، وذلك لتقليل مقاومته لأقل ما يمكن،

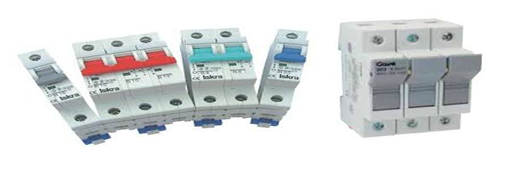

d دور القاطع

يتمثل دور القاطع في قطع التيار الكهربائي عند تجاوزه الحد الذي ضبط عليه

وهو ثلاثة أنواع ، حيث منها يفصل الدارة عند إرتفاع التَّيَّار الكهربائي فيها ، والآخر عند إرتفاع قيمة المجال المغناطيسي في الدارة ، أمَّا النوع الثالث فيفصل الدارة عند إرتفاع أحدهما أو كلاهما ) التَّيَّار الكهربائي أو المجال المغناطيسي ( .

- يفصل تلقائياً ، وعند إنهاء العطل يتم رفعه أي إعادته لوضع التشغيل .

-لا يحتاج لتبديل بعد العطل

e العزل المزدوج
  1. هو عبارة عن تغطية الأجهزة بمادة بلاستيكية عازلة للتيار .
  2. في هذه الحالة لن يصاب مستخدم الجهاز الكهربائي بصدمة كهربائية حتى لو لامس سلك الطور جسم الجهاز ، وذلك بسبب وجود المادة العازلة .
  3. في هذه الحالة لا يحتاج الجهاز المحمي بهذه الطريقة إلى سلك تأريض .

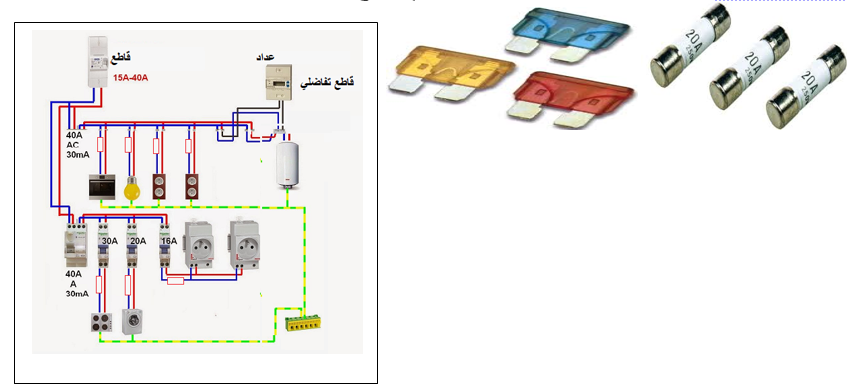

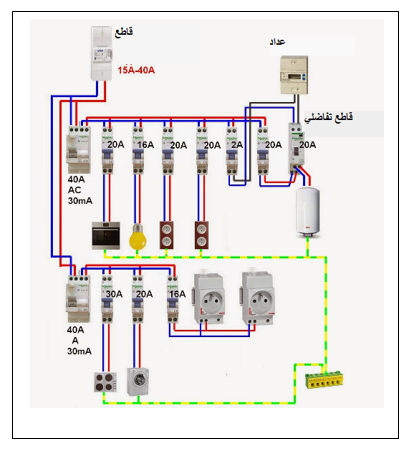

4 تغذية المنزل بالكهرباء
  1.  عداد الكهرباء في المنزل يقيس مقدار الطَّاقة الكهربائيَّة المستهلكة بالساعة الواحدة ، بوحدة ) الكيلو واط ، ساعة ( .
  2. نتحكم بالكهرباء في المنزل عن طريق القواطع الكهربائيَّة .
  3. تصل الطَّاقة الكهربائيَّة للمنزل عبر كيبل يحوي السلكين :- الطور والحيادي ) المحايد )
  4. يتصل بسلك الطور عداد يسجل الطَّاقة الكهربائيَّة المستهلكة بوحدة كيلو واط / ساعة .

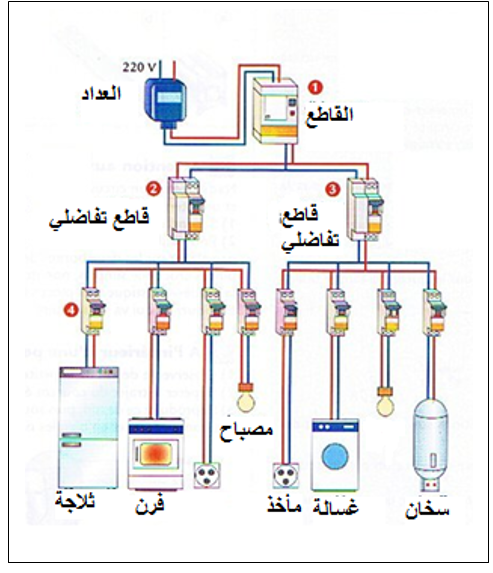

  5. بعد العداد يتفرع من السلك دارات منفصلة تتوزع في المنزل و تتصل مع بعضها على التوازي ، وكل دارة يحميها قاطع .

 .

5 الأستخدام الآمن للكهرباء

زيادة إستخدام الأجهزة الكهربائيَّة في المنزل ، يؤدي لزيادة القدرة الكلية للشبكة الكهربائيَّة

في داخل المنزل ، مما يؤدي لزيادة التَّيَّار الكلي في الدارة الكهربائيَّة ومن هنا إذا زادت قيمة التَّيَّار الكهربائي الكلي عن ماهو مسموح به ) قيمة التَّيَّار الأقصى للمنصهر أو القاطع الكهربائي ( فإن ذلك سيؤدي

لفصل الدارة ، ومن هنا ينصح بتخفيف استخدام الأحمال الكهربائيَّة بالمنزل لتجنب ذلك ،

فمثلا إذا كان التَّيَّار الكهربائي الكلِّي في دارة كهربائية يساوي 13 أمبير والمنصهر الموجود فيها يسمح بمرور 13،5 أمبير ، فإنك تلاحظ إنفصال الدارة الكهربائيَّة عند إضافة جهاز كهربائي تياره أكبر من 1،5 أمبير .

أ أخطار التيار الكهربائي

الأخطار على الأشخاص

حماية الأشخاص

ملامسة سلك الطور مباشرة باليد أو باستخدام سلك معدني.

عزل الأسلاك عن طريق تغليفها بمادة عازلة كالبلاستيك.

ملامسة المأخذ بيد مبللة أو إدخال جسم معدني في طرفه المتصل بالطور.

تركيب المآخذ بعيدا عن أيدي الأطفال وتزويدها بأغطية لا تفتح بسهولة.

لمس أجهزة كهربائية( الغسالة، الثلاجة) يلامس الطور غير المغلف هياكلها المعدنية.

استخدام قاطع تفاضلي  ومآخذ أرضية.

الأخطار على التجهيزات

حماية التجهيزات

لكل جهاز كهربائي استطاعة تحويل خاصة به  في بعض الأحيان ولسبب ما مثل ربط الكثير من الأجهزة على التفرع(مكيف، مجفف شعر، آلة طبخ) تزداد شدة التيار المار في الأسلاك ما يؤدي إلى زيادة استطاعة التحويل فتنتشر حرارة قد تؤدي إلى تلف بعض الأجهزة.

استخدام قاطع  Disjoncteur يفتح الدارة( يقطع التيار على كل الشبكة) بصورة آلية عند زيادة شدة التيار الكهربائي عن حد معين.

حدوث دارة مستقصرة كتوصيل الطور بالحيادي مباشرة.

استخدام المنصهرات.

يمدنا المأخذ بتيار كهربائي متناوب توتره  220V وتواتره 50Hz

للمأخذ 3 أطراف غير متشابهة هي الحيادي والأرضي والطور الذي نكشف عنه بالمفك الكاشف.

يصاب الإنسان بالصدمة الكهربائية عند لمس الطور أو الطور والحيادي معا أو لمس أي هيكل معدني لجهاز يتسرب إليه التيار من الطور نتيجة لتلف مادته العازلة.

رغم أهميته البالغة في الحياة إلا أن للتيار الكهربائي أخطار تبدأ من عتبة 100mA  و25v  لذلك يجب أخذ جملة من الاحتياطات منها:

لحماية الأجهزة من خطر التيارات الزائدة

والدارات المستقصرة
نستخدم المنصهرة التي توصل في الدارة على التسلسل.

لحماية الشبكة الكهربائية والتجهيزات والأشخاص نستخدم القاطع والمأخذ الأرضي
